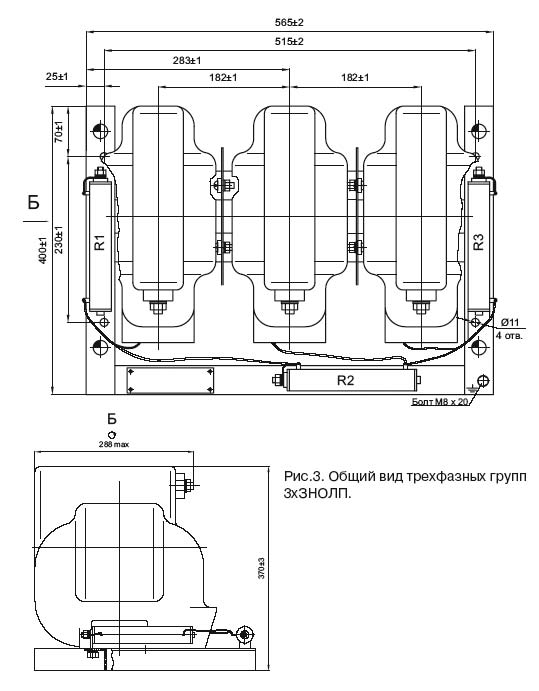

Трехфазные антирезонансные группы трансформаторов напряжения 3хЗНОЛП-6

Трехфазная антиррезонансная группа ЗхЗНОЛП-6 предназначена для установки в комплектные распределительные устройства (КРУ) или закрытые распределительные устройства (ЗРУ) и служит для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц. Устойчива к феррорезонансу и (или) воздействию перемежающейся дуги в случае замыкания одной из фаз сети на землю.

Трехфазная антиррезонансная группа изготавливается в климатическом исполнении "У" или "Т" категории размещения 2 по ГОСТ 15150.

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающего воздуха с учетом превышения температуры воздуха в КРУ при нагрузке трансформаторов предельной мощностью - от -45 С до + 50 С;
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • рабочее положение – любое.

Технические характеристики:

Наименование параметра

ЗхЗНОЛП-6

Класс напряжения, кВ

6

Наибольшее рабочее напряжение, кВ

7,2

Номинальное линейное напряжение
на выводах первичной обмотки, В

6000, 6300
6600, 6900

Номинальное линейное напряжение навыводах основной вторичной обмотки, В

100

Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток:
при симметричном режиме работы сети, В, не более
при замыкании одной из фаз сети на землю, В



3
от 90 до 110

Мощность нагрузки на выводах разомкнутого треугольника
дополнительной вторичной обмотки при напряжении 100 В и коэффициенте мощности нагрузки 0,8 (характер
нагрузки индуктивный), В-А

400

Номинальная частота, Гц

50 или 60

Тип резисторов (3 шт.)
С 5-35В
3±5% кОм,
100 Вт
Масса, кг
95
Трехфазные антирезонансные группы трансформаторов напряжения 3хЗНОЛП-6

Варианты обозначения:
трансформатор 3 Х ЗНОЛП-6, 3ХЗНОЛП6, 3ЗНОЛП-6
