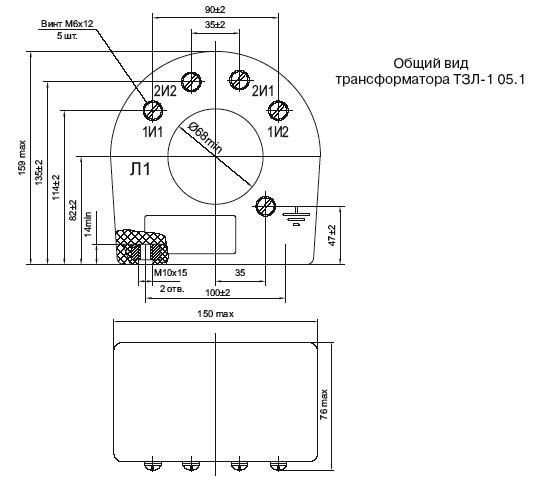

Трансформаторы тока ТЗЛ-1 05.1
Трансформатор тока нулевой последовательности ТЗЛ-1 05.1 предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации токов нулевой последовательности. Трансформатор устанавливается на кабель. Трансформатор изготавливается в климатическом исполнении "0" категории размещения 5.1 по ГОСТ 15150.
Условия работы:
- высота над уровнем моря не более 1000 м ;
- температура окружающего воздуха - от -55 С до +50 С ;
- окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
- рабочее положение – любое;
Технические характеристики:
Наименование параметра | Норма |
Номинальное напряжение, кВ | 0,66 |
Испытательное одноминутное напряжение, кВ | 3,3 |
Номинальная частота, Гц | 50 или 60 |
Коэффициент трансформации | 25/1 |
Односекундный ток термической стойкости вторичной обмотки, А | 140 |
Напряжение на выводах вторичной обмотки (1И1, 1И2) при нагрузке 1 Ом и коэффициенте мощности, равном 1, при протекании по обмотке для проверки функционирования защиты (2И1, 2И2) тока 40 мА частоты 50 Гц, мВ, не менее | 10 |
Масса, кг | 3,3 |
Чувствительность защиты по первичному току, не более, А: | Соединение трансформаторов |
|||||||
Параллельное |
Последовательное |
|||||||
Количество трансформаторов |
||||||||
1 |
2 |
3 |
4 |
2 |
3 |
4 |
5 |
|
ток уставки 0,02 | 1,5 |
2,0 |
2,5 |
2,8 |
1,5 |
2,0 |
2,2 |
2,5 |
ток уставки 0,122 | 7,0 |
12,0 |
15,5 |
18,5 |
7,5 |
8,0 |
9,0 |
10 |
Варианты обозначения:
трансформатор ТЗЛ1 05.1 , ТЗЛ-1-051
