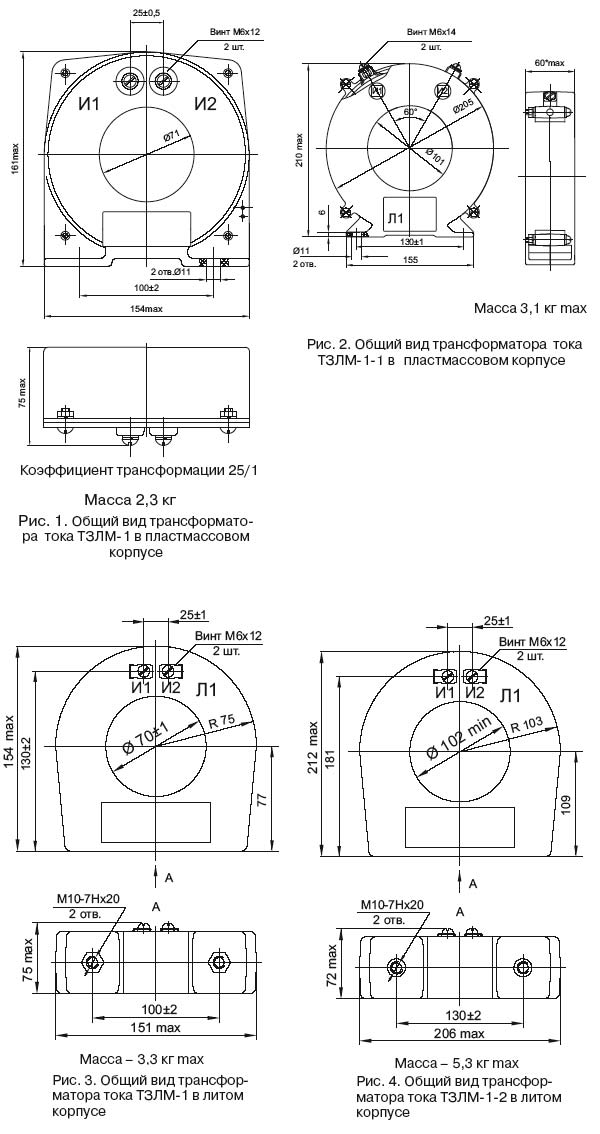

Трансформаторы тока ТЗЛМ-1
Трансформатор тока нулевой последовательности ТЗЛМ предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации токов нулевой последовательности. Трансформатор устанавливается на кабель: диаметром до 70 мм - ТЗЛМ-1, диаметром до 100 мм - ТЗЛМ-1-1 и ТЗЛМ-1-2. Трансформатор изготавливается в исполнении "У" или "Т" категории 2 по ГОСТ 15150
Условия работы:
- высота над уровнем моря не более 1000 м ;
- температура окружающего воздуха - от -45 С до +45 С ;
- окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
- рабочее положение – любое;
Технические характеристики (Максимальная чувствительность защиты.):
Тип реле |
Используемая шкала реле, А |
Уставка тока срабатывания, А |
Чувствительность защиты (первичный ток, А), не более |
||
при работе с одним трансформатором |
при после- довательном соединен. трансформ. |
при параллель- ном соеди- нении двух трансформ. |
|||
РТ-140/0,2 |
0,1–0,2 |
0,1 |
8,5 |
10,2 |
12,5 |
РТЗ-51 |
0,02–0,1 |
0,03 |
2,5 |
3,2 |
4,8 |
Варианты обозначения:
трансформатор ТЗЛМ1, ТЗЛМ1У2, ТЗЛМ1-1
