Шинодержатель ШПР

Шинодержатели серии ШПР предназначены для крепления плоских шин на ребро опорных изоляторов наружной и внутренней установки.

Структура условного обозначения шинодержателей ШПР:
Ш – шинодержатели;
П – для плоских шин;
Р – расположение шины на изоляторе – на ребро(вертикальное);
А, Б, Д, Е, И, Ш – обозначение группы изоляторов;
1, 2, 3, 4, 5,6 – условная характеристика величины планок;
С, К, В – исполнение планок (с – сплошное, к – комбинированное, в – для шинодержателей с дистанционной втулкой);
1, 2 –исполнение в зависимости от количества крепежных отверстий к изолятору;
У – климатическое исполнение по ГОСТ 15150-69;
3 – категория размещения по ГОСТ 15150-69.

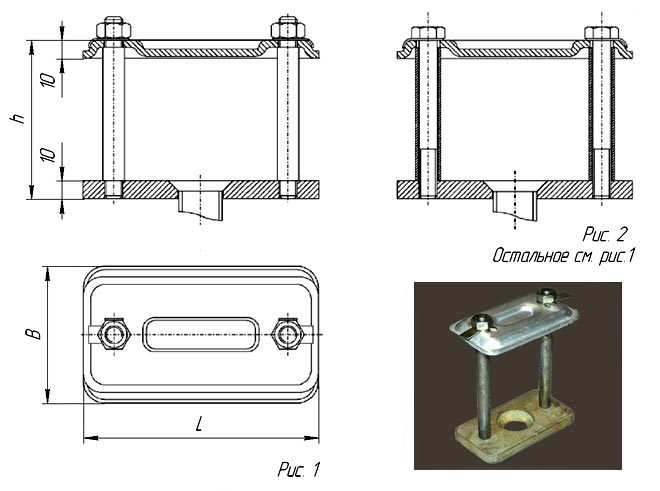

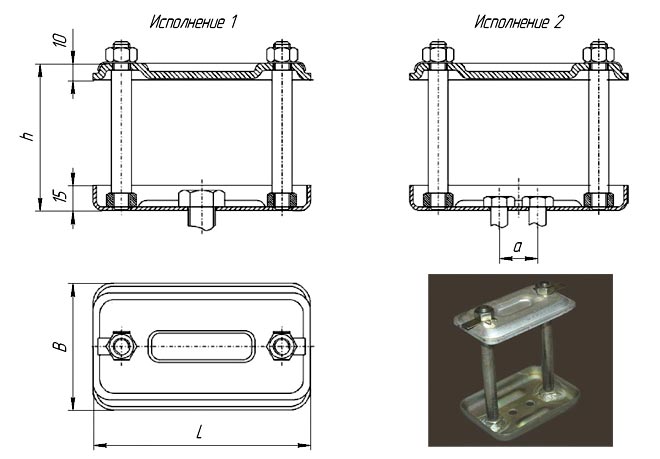

Шинодержатель ШПРА-1к УЗ, ШПРБ-1к УЗ, ШПРД-1к УЗ Шинодержатель ШПР

Технические характеристики:

Тип шино-держателей

Исп.

L, мм

B, мм

а, мм

Ширина шины
(h шино-держателя), мм

Толщина шины, мм

Число шин в пакете, шт.

Число болтов для креп-ления

Тип изолятора

Масса, кг, не более

ШПРА-1к-1 УЗ

1

110

76

-

60 (h=88)
80 (h=108)
100 (h =128) 120 (h =148)

10

1-3

1хМ10

ИО-6-3,75 I УЗ ИО-10-3,75 I УЗ

0,66

ШПРА-1к -2 УЗ

2

18

2хМ8

ИО-6-3,75 II УЗ ИО-10-3,75 II УЗ

0,67

ШПРБ-1к-1 УЗ

1

-

1хМ24

ИОР-20-7,5 УХЛ2

0,69

ШПРБ-1к-2 УЗ

2

23

2хМ10

ИО-10-7,5 УЗ

0,69

ШПРД-1к-2 У3

2

25

2хМ12

ИО-10-20.00 У3

0,70

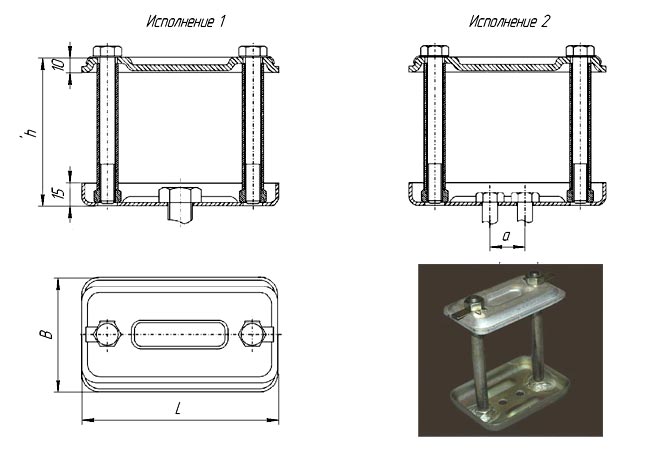

Шинодержатель ШПРА-1кв УЗ, ШПРБ-1кв УЗ, ШПРД-1кв УЗ

Шинодержатель ШПР

Технические характеристики:

Тип шино-держателей

Исп.

L, мм

B, мм

а, мм

Ширина шины
(h шино-держателя), мм

Тол-щина шины, мм

Число шин в пакете, шт.

Число болтов для креп-ления

Тип изолятора

Масса, кг, не более

ШПРА-1кв-1 УЗ

1

110

76

-

60 (h=98)
80 (h=118)
100 (h =138) 120 (h =158)

10

1-3

1хМ10

ИО-6-3,75 I УЗ ИО-10-3,75 I УЗ

0,69

ШПРА-1кв -2 УЗ

2

18

2хМ8

ИО-6-3,75 II УЗ ИО-10-3,75 II УЗ

0,70

ШПРБ-1кв-1 УЗ

1

-

1хМ24

ИОР-20-7,5 УХЛ2

0,72

ШПРБ-2кв-2 УЗ

2

23

2хМ10

ИО-10-7,5 УЗ

0,72

ШПРД-1кв-2 У3

2

25

2

2хМ12

ИО-10-20.00 У3

0,73

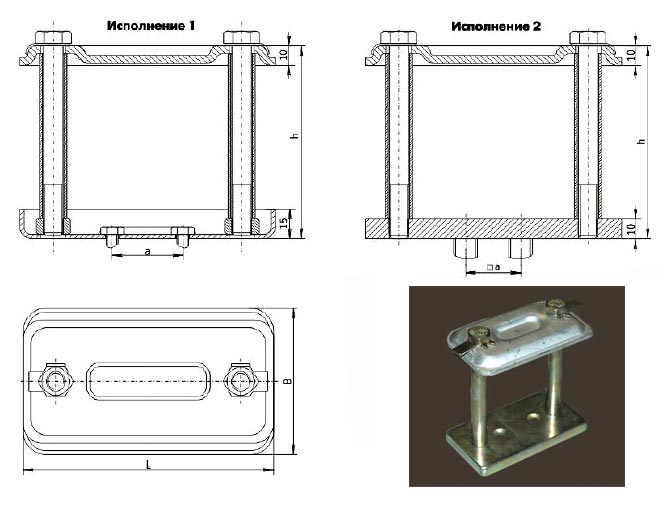

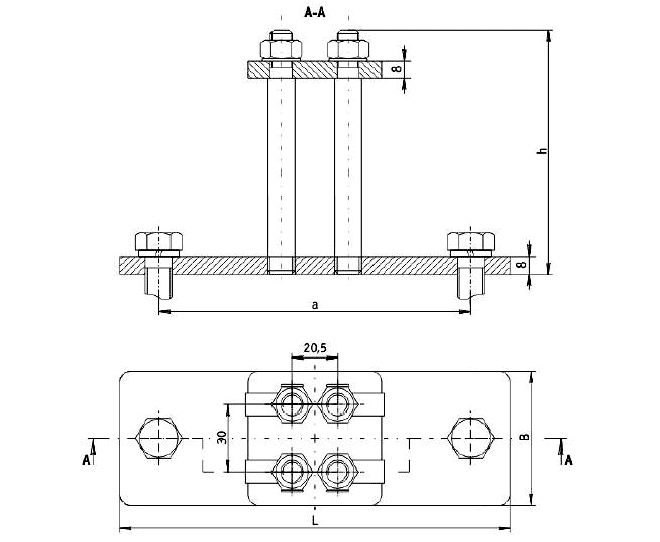

Шинодержатель ШПРШ-1с-1 УЗ, ШПРЕ-1с-2 УЗ

Шинодержатель ШПР

Технические характеристики:

Тип шино-держателей

Исп.

L, мм

B, мм

а, мм

Ширина шины (полосы), мм

Тол-щина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

ШПРШ-1с-1 У3

1

110

64

36

60 (h=83)
80 (h=103)
100 (h=123)
120 (h=143)

10

1, 2, 3

2хМ6

ОШН-6-80
ОНШ-10-6
ИОС-10-500

0,92

ШПРЕ-1с-2 У3

2

28

2

4хМ12

ИО-20-30

0,92

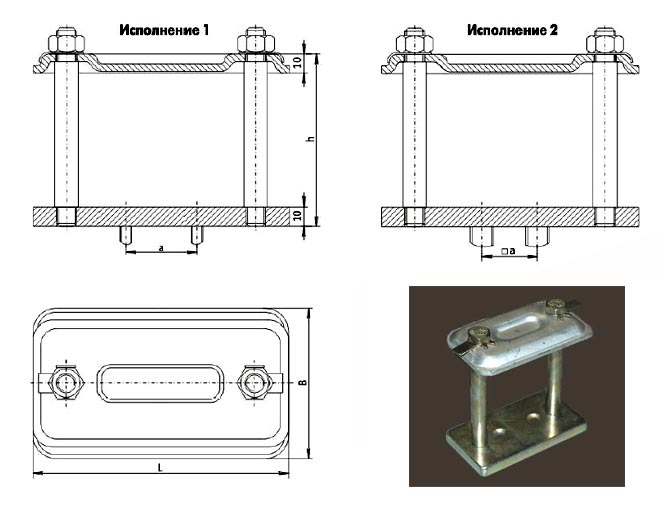

Шинодержатель ШПРШ-1кв-1 УЗ, ШПРЕ-1св-2 УЗ

Шинодержатель ШПР

Технические характеристики:

Тип шино-держателей

Исп.

L, мм

B, мм

а, мм

Ширина шины (полосы), мм

Тол-щина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

ШПРШ-1кв-1 У3

1

110

64

36

60 (h=88)
80 (h=108)
100 (h=128)
120 (h=148)

10

1, 2, 3

2хМ6

ОШН-6-80
ОНШ-10-6
ИОС-10-500

0,92

ШПРЕ-1св-2 У3

2

28

2

4хМ12

ИО-20-30

0,92

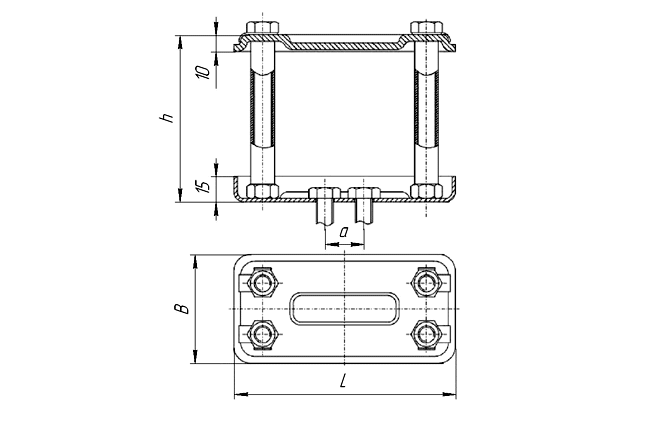

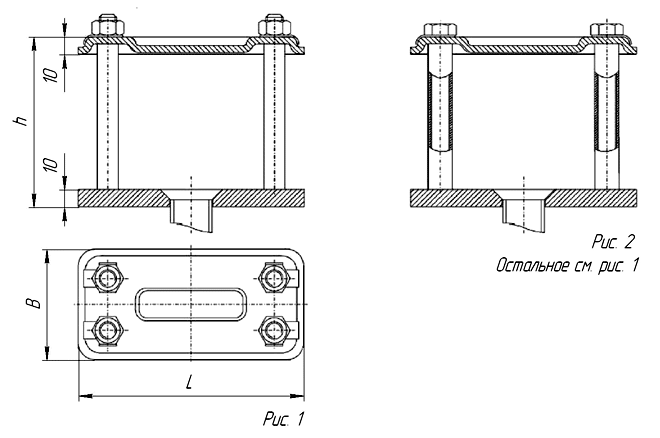

Шинодержатель ШПРБ-1с-3 УЗ, ШПРЕ-1св-3 УЗ

Шинодержатель ШПР

Технические характеристики:

Тип шино-держателей

Рис.

L, мм

B, мм

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

ШПРБ-1с-3 У3

1

110

64

60 (h=83)
80 (h=103)
100 (h=123)
120 (h=143)

10

2

1хМ24

ИОР-20-7,5

0,91

ШПРБ-1св-3 У3

2

0,91

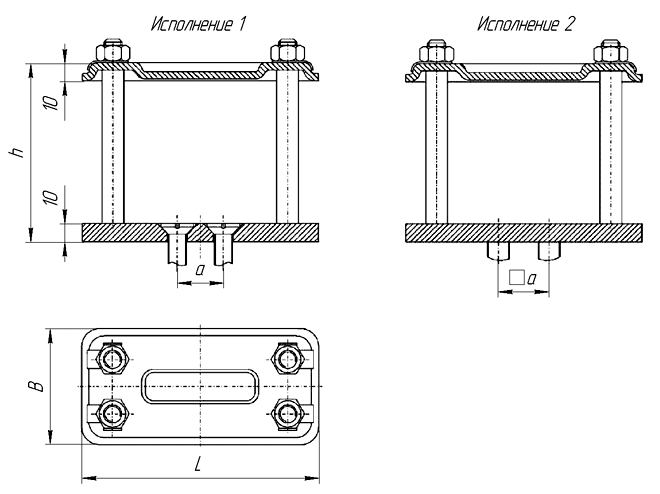

Шинодержатель ШПРБ-2с-3 УЗ, ШПРБ-2св-3 УЗ

Шинодержатель ШПР

Технические характеристики:

Тип шино-держателей

Рис.

L, мм

B, мм

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

ШПРБ-2с-3 У3

1

110

64

60 (h=83)
80 (h=103)
100 (h=123)
120 (h=143)

10

1, 3

1хМ24

ИОР-20-7,5

0,91

ШПРБ-2св-3 У3

2

0,91

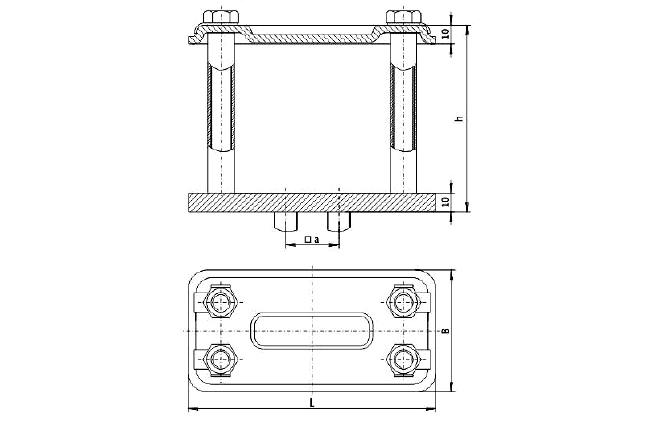

Шинодержатель ШПРД-2с-1 УЗ, ШПРЕ-2с-2 УЗ

Шинодержатель ШПР

Технические характеристики:

Тип шино-держателей

Исп.

L, мм

B, мм

а, мм

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

ШПРД-2с-1 У3

1

110

64

25

60 (h=83)
80 (h=103)
100 (h=123)
120 (h=143)

10

1, 3

2хМ12

ИО-10-20

1,31

ШПРЕ-2с-2 У3

2

28

4хМ12

ИО-20-30

1,31

Шинодержатель ШПРЕ-2св УЗ

Шинодержатель ШПР

Технические характеристики:

Тип шино-держателей

L, мм

B, мм

а, мм

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

ШПРЕ-2св У3 110 64 28 60 (h=83)
80 (h=103)
100 (h=123)
120 (h=143
10 1, 3 4хМ12 ИО-20-30 1,31

Шинодержатель ШПРД-2кв УЗ

Шинодержатель ШПР

Технические характеристики:

Тип шино-держателей

L, мм

B, мм

а, мм

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

ШПРД-2кв У3 110 64 25 60 (h=88)
80 (h=108)
100 (h=128)
120 (h=148
10 1, 3 2хМ12 ИО-10-20 1,31

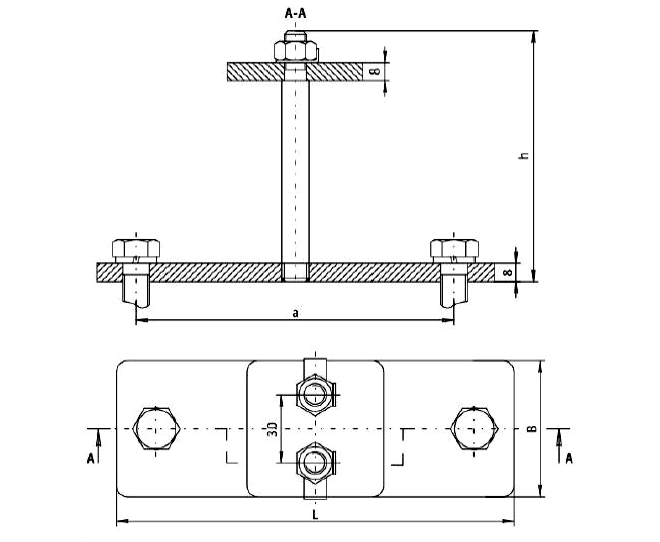

Шинодержатель ШПРИ-1с УЗ

Шинодержатель ШПР

Технические характеристики:

Тип шино-держателей

L, мм

B, мм

а, мм

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

ШПРИ-1с У3 175 60 140 60 (h=90)
80 (h=110)
100 (h=130)
120 (h=150)
10 2 2хМ16 ОНШ-35-20
ОШН-20-190А
ОСК-10-35
1,12

Шинодержатель ШПРИ-2с УЗ

Шинодержатель ШПР

Технические характеристики:

Тип шино-держателей

L, мм

B, мм

а, мм

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

ШПРИ-2с У3 175 60 140 60 (h=87)
80 (h=107)
100 (h=127)
120 (h=147)
10 1,2 2хМ16 ОНШ-35-20
ОШН-20-190А
ОСК-10-35
1,12
