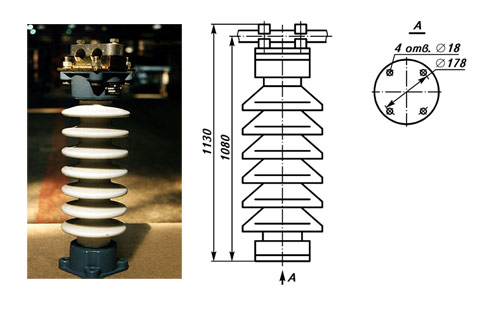

Шинная опора ШО-35Б УХЛ1
Шинные опоры ШО-35 УХЛ1 предназначены для поддержания одного или двух проводов (шин) в сетях переменного тока номинальным напряжением 35 кВ, частотой до 60 Гц.
Условия эксплуатации:
- Высота над уровнем моря не более 1000 м.
- Толщина корки льда не более 20 мм.
- Скорость ветра при гололеде не более 15 м/с.
- Скорость ветра при отсутствии гололеда не более 40 м/с.
- Температура окружающей среды от минус 45 до 50°С.
Шинные опоры ШО-35 УХЛ1 соответствуют требованиям ТУ 16-88 ИВЕЖ.686241.010 ТУ.
Технические характеристики:
Наименование параметра |
ШО-35-1 УХЛ1 ШО-35-2 УХЛ1 |
ШО-35Б-1 УХЛ1 ШО-35Б-2 УХЛ1 |
Номинальное напряжение, кВ | 35 |
35 |
Наибольшее рабочее напряжение, кВ | 40,5 |
40,5 |
Категория внешней изоляции, согласно ГОСТ 9920–89 | А |
Б (усиленная) |
Количество присоединяемых проводов | 1 или 2 |
1 или 2 |
Диаметр присоединяемых проводов, мм | 30 |
30 |
Расстояние между проводами, мм | 50 |
50 |
Тип изоляторов | С4-195-I УХЛ1 |
С4-195-II УХЛ1 |
Масса, кг. | 11,5 |
13,0 |
Варианты обозначения:
Шинная опора ШО-35 УХЛ 1, ШО35 УХЛ1, ШО-35УХЛ1, ШО-35УХЛ 1, ШО-35Б УХЛ 1,
ШО35Б УХЛ1, ШО-35БУХЛ1, ШО-35БУХЛ 1
