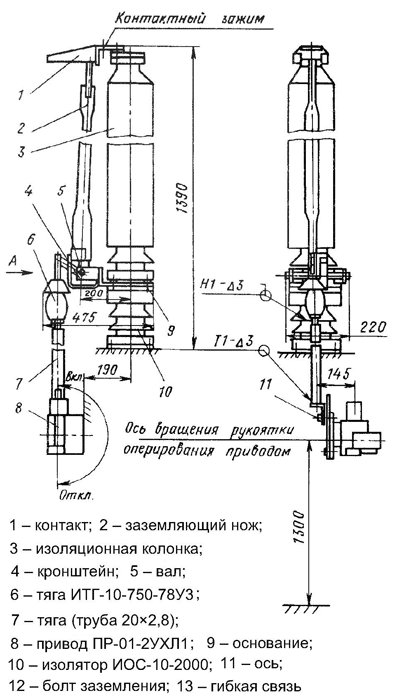

Заземлитель ЗОН-110М-I УХЛ1
Заземлитель ЗОН-110М-I УХЛ1 предназначен для заземления нейтрали силового трансформатора, имеющий в нейтрали трансформатор тока для защиты от замыканий на землю.
Заземлитель устанавливается на стационарных трансформаторных подстанциях в сетях переменного тока на номинальное напряжение 110 кВ. Заземлитель ЗОН-110М-IУХЛ1 совместно с приводами ПР-01-2УХЛ1 или ПРГ-00-2УХЛ1 обеспечивает ручное включение и отключение в условиях, нормированных ГОСТ 15543-70 и ГОСТ 15150-69 для категории I исполнения УХЛ1.
Условия эксплуатации заземлителя:
1) высота над уровнем моря не более 1000 м;
2) толщина гололеда не более 20 мм;
3) скорость ветра не более 40 м/с при отсутствии гололеда и до 15 м/с при гололеде.
Длина пути утечки опорной изоляции заземлителя типа ЗОН-110М-IУХЛ1 соответствует категории А (I) ГОСТ 9920 для класса напряжения 110 кВ.
В условном обозначении типов заземлителей принято:
- З - заземлитель;
- О - однополюсный;
- Н - наружной установки;
- 110 - номинальное напряжение, кВ;
- М - модернизированный;
- I - вариант исполнения;
- УХЛ - климатическое исполнение;
- 1 - категория размещения.
Отдельно поставляются изоляторы для заземлителей: С4-450-I УХЛ1, ИОС-110-400 УХЛ1, ИОС-10-2000УХЛ1 и ИТГ-10-750-78 У3.
Технические характеристики:
Наименование параметра |
Норма |
Номинальное напряжение, соответствующее наибольшему |
110 (126) |
Номинальный ток, А |
400 |
Номинальная частота, Гц |
50 |
Номинальный кратковременный выдерживаемый ток (ток термической стойкости), кА |
6,3 |
Наибольший пик номинального кратковременного выдерживаемого тока (ток электродинамической стойкости), кА |
15,75 |
Время протекания номинального кратковременного |
3 |
Допустимая механическая нагрузка на выводы с учетом влияния ветра и гололеда Н, не менее |
800 |
Масса, кг. |
80 |
