Незаземляемые трансформаторы напряжения НОЛ-10

Трансформатор НОЛ-10 предназначен для установки в открытые распределительные устройства и служит для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц. Трансформатор изготавливается в климатическом исполнении "УХЛ" и "Т" категории размещения 1 по ГОСТ 15150

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающей среды: при эксплуатации – от минус 60 С до плюс 50 С;
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • рабочее положение – вертикальное.

Технические характеристики:

Наименование параметра:

Значение

Класс напряжения, кВ

10

Наибольшее рабочее напряжение, кВ

12

Номинальное напряжение первичной обмотки, В

10000
11000

Номинальное напряжение основной вторичной обмотки, В

100 или 110

Номинальная частота, Гц

50 или 60

Номинальная мощность, В-А,
в классе точности:
0,2
0,5
1,0
3,0



50
75
150
300

Предельная мощность вне класса точности, В-А

630

Схема и группа соединения обмоток

1/1-0

Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного
грозового импульса срезанного


42
75
90

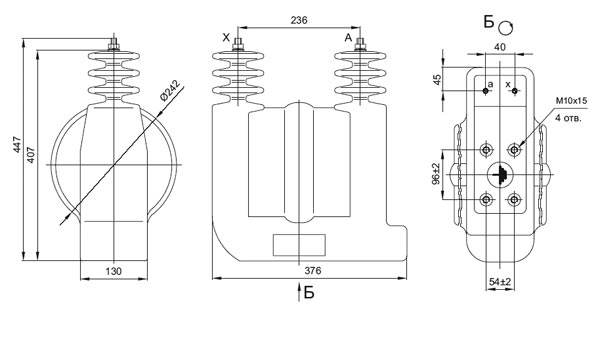

Незаземляемые трансформаторы напряжения НОЛ-10

Варианты обозначения:
трансформатор НОЛ10
