Изолятор ПН-35/400-750
Изолятор ПН-35/400-750 УХЛ1 предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение 35 кВ частоты до 100 Гц, для работы в атмосфере типов I или II по ГОСТ 15150-69, атакже для закрытых токопроводов.

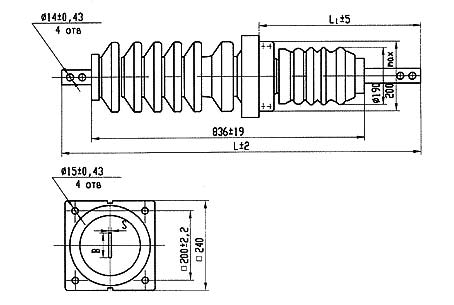

Габаритные размеры:
Наименование изолятора |
L, мм
|
L1, мм |
B, мм |
S, мм |
S1, мм |
Изолятор ПН-35/400-750 У1 | 1056 |
507 |
40 |
4 |
- |
Технические характеристики:
Наименование параметра |
Показатель |
Номинальное напряжение, кВ | 35 |
Номинальный ток, А | 400 |
Минимальная разрушающая сила на изгиб, кН | 7,5 |
Длина пути утечки, см | 70 |
Масса, кг. | 37,0 |
В настоящее время изолятор ПН-35/400-750 УХЛ1 не изготавливается и подлежит замене на современный аналог.
Варианты обозначения:
Изолятор ПН-35/400-750 У1, ПН-35/400-750У1, ПН35/400-750 УХЛ1, ПН35/400-750У1
