Изолятор ОМАП-10
Изолятор ОМАП-10 У3 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций

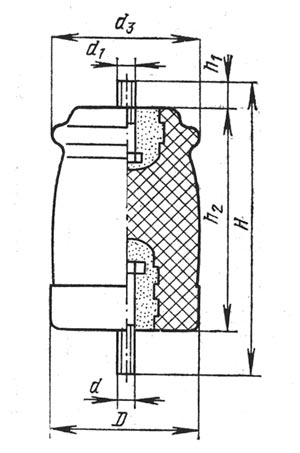

Габаритные размеры:
Тип изолятора |
H, мм |
A, мм |
h1, мм |
h2, мм |
D, мм
|
d, мм |
d1, мм |
d2, мм |
d3, мм |
Изолятор ОМАП-10 У3 | 160 |
- |
15 |
120 |
82 |
М10 |
М8 |
80 |
60 |
Технические характеристики:
Наименование параметра |
Показатель |
Номинальное напряжение, кВ | 10 |
Минимальная разрушающая сила на изгиб, кН | 3,75 |
Масса, кг. | 1,35 |
В настоящее время изолятор ОМАП-10 У3 не изготавливается и подлежит замене на современный аналог.
Варианты обозначения:
Изолятор ОМАП10 У3, ОМАП10У3, ОМАП-10У3, ОМАП-10 У 3
