Изолятор ОФ-10-1250
Изолятор ОФ-10-1250 У3 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций

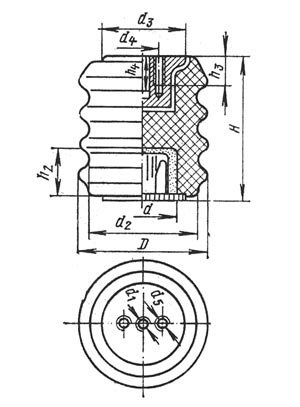

Габаритные размеры:
Тип изолятора |
H, мм |
A, мм |
h1, мм |
h2, мм |
D, мм
|
d, мм |
d1, мм |
d2, мм |
d3, мм |
Изолятор ОФ-10-1250 У 3 | 120 |
- |
- |
24 |
110 |
54 |
М16 |
90 |
70 |
Технические характеристики:
Наименование параметра |
Показатель |
Номинальное напряжение, кВ | 10 |
Минимальная разрушающая сила на изгиб, кН | 12,5 |
Масса, кг. | 7,0 |
В настоящее время изолятор ОФ-10-1250 У3 не изготавливается и подлежит замене на современный аналог (частичная замена).
Варианты обозначения:
Изолятор ОФ10-1250 У3, ОФ101250 У3, ОФ-10-12,50 У3
