Изолятор ОФР-6-375
Изолятор ОФР-6-375 У3 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций

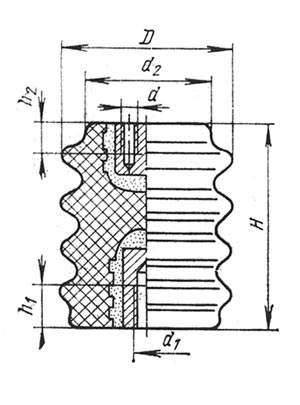

Габаритные размеры:
Тип изолятора |
H, мм |
A, мм |
h1, мм |
h2, мм |
D, мм
|
d, мм |
d1, мм |
d2, мм |
d3, мм |
Изолятор ОФР-6-375 У 3 | 100 |
- |
20 |
15 |
84 |
М8 |
М12 |
60 |
76 |
Технические характеристики:
Наименование параметра |
Показатель |
Номинальное напряжение, кВ | 6 |
Минимальная разрушающая сила на изгиб, кН | 3,75 |
Масса, кг. | 1,1 |
В настоящее время изолятор ОФР-6-375 У3 не изготавливается и подлежит замене на современный аналог.
Варианты обозначения:
Изолятор ОФР6-375 У3, ОФР6375 У3, ОФР-6-3,75 У3
