Изолятор ИП-35/1600-7,5 УХЛ1
Изолятор ИП-35/1600-7,5 УХЛ1 предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение 35 кВ частоты до 100 Гц, для работы в атмосфере типов I или II по ГОСТ 15150-69, атакже для закрытых токопроводов.

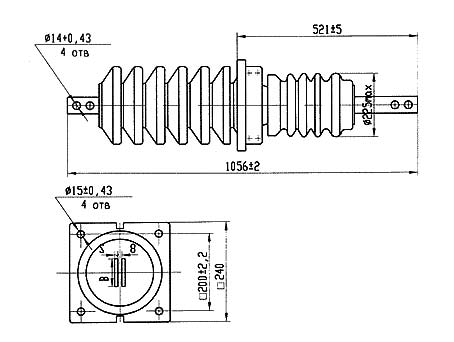

Габаритные размеры:
Наименование изолятора |
L, мм
|
L1, мм |
B, мм |
S, мм |
S1, мм |
Изолятор ИП-35/1600-7,50 УХЛ 1 | - |
- |
60 |
8 |
- |
Технические характеристики:
Наименование параметра |
Показатель |
Номинальное напряжение, кВ | 35 |
Номинальный ток, А | 1600 |
Минимальная разрушающая сила на изгиб, кН | 7,5 |
Длина пути утечки, см | 70 |
Масса, кг. | 43 |
Варианты обозначения:
Изолятор ИП-35/1600-7,50 УХЛ1, ИП-35/1600-750 УХЛ1, ИП-35/1600-7,5 УХЛ 1,
ИП35/1600-7,5 УХЛ1, ИПУ-35/1600-7,5 УХЛ1
