Изолятор ИП-10/1600-7,5 УХЛ2
Изолятор ИП-10/1600-7,5 УХЛ2 предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение 10 кВ частоты до 100 Гц, для работы в атмосфере типов I или II по ГОСТ 15150-69, атакже для закрытых токопроводов.

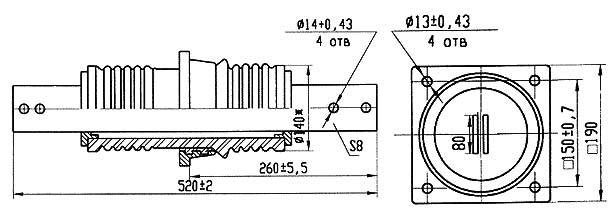

Габаритные размеры
Наименование изолятора |
L, мм
|
L1, мм |
B, мм |
S, мм |
S1, мм |
Изолятор ИП-10/1600-7,50 УХЛ 2 | - |
- |
- |
- |
- |
Технические характеристики:
Наименование параметра |
Показатель |
Номинальное напряжение, кВ | 10 |
Номинальный ток, А | 1600 |
Минимальная разрушающая сила на изгиб, кН | 7,5 |
Длина пути утечки, см | - |
Масса, кг. | 9,0 |
Варианты обозначения:
Изолятор ИП-10/1600-7,50 УХЛ2, ИП-10/1600-750 УХЛ2, ИП-10/1600-7,5 УХЛ 2,
ИП10/1600-7,5 УХЛ2, ИП10/1600-7,50 УХЛ2
