Изолятор ИПУ-10/1000-7,5 УХЛ1

Изолятор ИПУ-10/1000-7,5 УХЛ1 предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение 10 кВ частоты до 100 Гц, для работы в атмосфере типов I или II по ГОСТ 15150-69, атакже для закрытых токопроводов.

Изолятор ИПУ-10/1000-7,5 УХЛ1

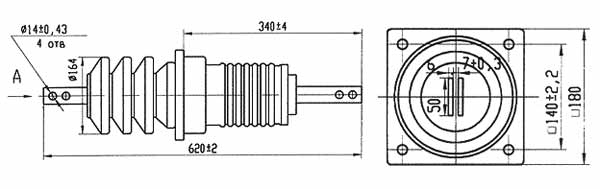

Габаритные размеры

Наименование изолятора
L, мм
L1, мм
B, мм
S, мм
S1, мм
Изолятор ИПУ-10/1000-7,50 УХЛ 1
-
-
-
-
-


Технические характеристики:

Наименование параметра
Показатель
Номинальное напряжение, кВ
10
Номинальный ток, А
1000
Минимальная разрушающая сила на изгиб, кН
7,5
Длина пути утечки, см
30,0
Масса, кг.
10

Варианты обозначения:
Изолятор ИПУ-10/1000-7,50 УХЛ1, ИПУ-10/1000-750 УХЛ1, ИПУ-10/1000-7,5 УХЛ 1, ИПУ10/1000-7,5 УХЛ1, ИПУ10/1000-7,50 УХЛ1
