Изолятор ИО-20-4250 кв
Изолятор ИО-20-4250кв У3 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций

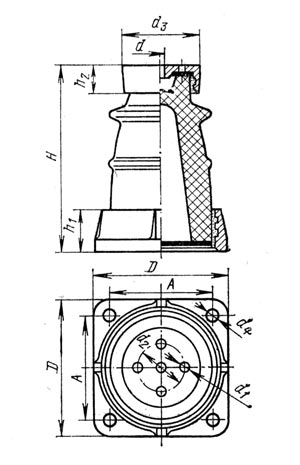

Габаритные размеры:
Тип изолятора |
H, мм |
A, мм |
h1, мм |
h2, мм |
D, мм
|
d, мм |
d1, мм |
d2, мм |
d3, мм |
Изолятор ИО-20-4250кв У 3 | 305 |
208 |
70 |
46 |
255 |
М16 |
М12 |
46 |
155 |
Технические характеристики:
Наименование параметра |
Показатель |
Номинальное напряжение, кВ | 20 |
Минимальная разрушающая сила на изгиб, кН | 42,5 |
Масса, кг. | 12 |
В настоящее время изолятор ИО-20-4250кв. У3 не изготавливается и подлежит замене на современный аналог (частичная замена).
Варианты обозначения:
Изолятор ИО20-4250 кв. У3, ИО204250кв. У3, ИО-20-42,5 кв. У3, ИО-20-4250 кв У3,ИО-20-4250кв.У3
