Изолятор ИО-10-750 ов
Изолятор ИО-10-750ов У3 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций

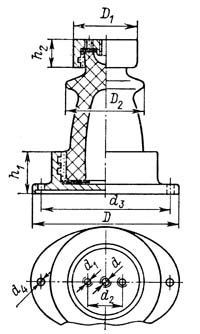

Габаритные размеры:
Тип изолятора |
H, мм |
h1, мм |
h2, мм |
D, мм |
D1, мм
|
D2, мм | d, мм |
d1, мм |
d2, мм |
d3, мм |
Изолятор ИО-10-750ов У 3 | 190 |
36 |
27 |
160 |
62 |
86 |
М10 |
М6 |
36 |
135 |
Технические характеристики:
Наименование параметра |
Показатель |
Номинальное напряжение, кВ | 10 |
Минимальная разрушающая сила на изгиб, кН | 7,5 |
Масса, кг. | 5,4 |
В настоящее время изолятор ИО-10-750ов У3 не изготавливается и подлежит замене на современный аналог (частичная замена).
Варианты обозначения:
Изолятор ИО-10-750 ов. У3, ИО10-750 ов. У3, ИО-10-7,50 ов. У3,
ИО-10-7,50ов У3, ИО-10-750овУ3
