Изолятор ИОСК 4/10-IV-1 УХЛ1

Полимерный опорный изолятор ИОСК 4/10-IV-1 УХЛ1 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций напряжением 10 кВ.

Изолятор изготавливается в соответствии с требованиями ТУ 3494-009-48920589-01.

Преимущества изолятора ИОСК 4/10-IV-1 УХЛ1:

  • срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
  • высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
  • трекинго-эрозинная стойкость;
  • высокие гидрофобные свойства, лёгкий вес;
  • более стоек к актам вандализма;
  • изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
  • цельнолитая защитная оболочка;
  • энергосбережение за счет снижения токов утечки по поверхности загрязненных изоляторов в десятки раз.

Изолятор изготавливается в двух вариантах исполнения в зависимости от конструкции нижнего фланца.

Изолятор ИОСК-4/10-IV-1 УХЛ1 рассчитан на эксплуатацию в условиях IV степени загрязнения согласно ГОСТ 9920.

Заменяемый фарфоровый аналог: изолятор ИОС-10-300-01 УХЛ1, ОНС-10-300-01 УХЛ1.

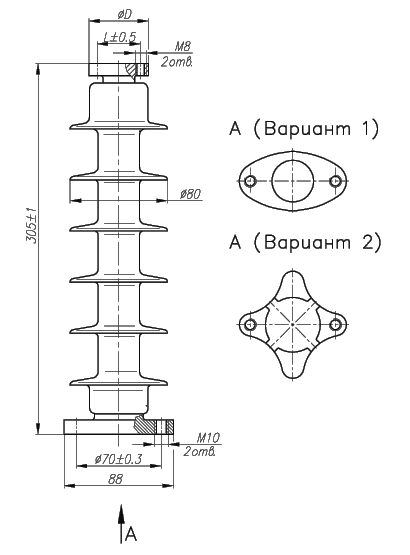

Изолятор ИОСК 4/10-IV-1 УХЛ1

Габаритные размеры:

Наименование параметра L, мм D, мм
Изолятор ИОСК-4/10-IV-1 УХЛ1 36 53

Технические характеристики:

Наименование параметра ИОСК 4/10-IV-1 УХЛ1
Номинальное рабочее напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее 122
Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее 71
50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее 27
Выдерживаемое напряжение грозовых импульсов, кВ, не менее 150
Механическая разрушающая сила на изгиб, кH, не менее 4
Механический разрушающий крутящий момент, Нм, не менее 150
Длина пути утечки, мм, не менее 500
Степень загрязнения изолятора по ГОСТ 9920 (СЗ), не более IV
Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более VII
Вес, кг, не более 1,8

Варианты обозначения:
Изолятор ИОСК-4/10-4-1 УХЛ1, ИОСК4/10-IV-1 УХЛ1
