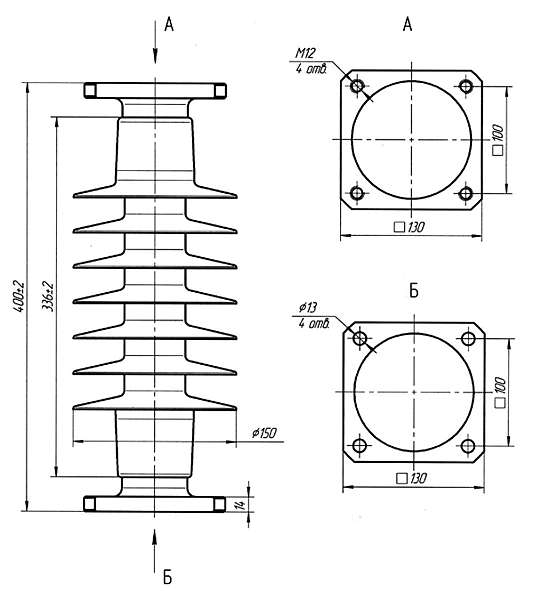

Изолятор ИОСК 10-35-400-2 УХЛ1
Полимерный опорный изолятор ИОСК 10-35-400-2 УХЛ1 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций номинальным напряжением 35 кВ.
Изолятор изготавливается в соответствии с требованиями национальных стандартов Украины СОУ МПЕ 40.1.51.302:2006.
Преимущества изолятора ИОСК 10-35-400-2 УХЛ1:
- срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
- высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
- трекинго-эрозинная стойкость;
- высокие гидрофобные свойства; лёгкий вес;
- более стоек к актам вандализма;
- изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
- цельнолитая защитная оболочка.
Заменяемый фарфоровый аналог изолятора: ОНШ-35-1000 У1, ОНШ-35-10 У1, ШТ-35
Технические характеристики:
Наименование характеристик | Норма |
Номинальное напряжение, Кв | 35 |
Разрушающая механическая сила на изгиб, Кн не менее | 10 |
Длина пути утечки, мм | 920 |
Выдерживаемое напряжение промышленной частоты в течение 1 минуты, кВ не менее: - в сухом состоянии - под дождем |
|
Выдерживаемое напряжение грозового импульса, «1,2/50», кВ не менее | 195 |
50% разрядное напряжение промышленной частоты в увлажненном и загрязненном состоянии, кВ не менее | 42 |
Масса изолятора, кг | 7,7 |
Варианты обозначения:
Изолятор ИОСК-10-35-400-2 УХЛ1, ИОСК10-35-400-2 УХЛ1, ИОСК10-35-400-2УХЛ1
