ТВ-35-III

Трансформаторы ТВ-35-III, ТВ-35-IV, ТВ-35-V предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока частоты 50 или 60 Гц. Трансформаторы встраиваются в масляные выключатели (С-35, МКП-35, ВТ-35) или силовые трансформаторы.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы могут работать в среде масла или смеси воздуха с маслом при климатических условиях:

  • температура окружающего воздуха – от минус 45 C до плюс 40 C для исполнения «У», от минус 10 C до плюс 45 C для исполнения «Т», от минус 60 C до плюс 40 C для исполнения «ХЛ», «УХЛ» и от минус 60 C до плюс 45 С для исполнения »О»;
  • высота над уровнем моря не более 1000 м ;
  • Для трансформаторов, встраиваемых в масляные выключатели (С-35, ВТ-35, МКП-35, температура трансформаторного масла, окружающего трансформатор, не выше 90 C, для трансформаторов, встраиваемых в силовые масляные трансформаторы, не выше 95 C.
ТВ-35-III

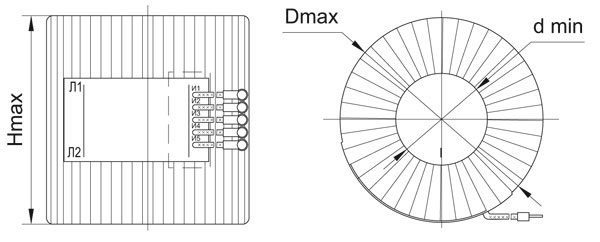

Габаритные размеры:

Тип трансфор-матора
Номинальный первичный ток, А
Номиналь-ный вто-ричный ток, А
Размеры, мм
Масса
max, кг
Климати-ческое исполне-ние
L, мм
D
max
d
min
H
max
ТВ-35-III
200-1500
5
270
86
116
18
У2
135±20
ТВ-35-IV
1200-3000
1 или 5
330
125
135
35
1350min
ТВ-35-V
300-2000
5
295
90
128
21
150±10

Технические характеристики:

Тип транс-фор-мато-ра
Вариант испол-нения
Номинальный ток, А
Вторичная нагрузка при cos φ=0,8 в классе точности, В-А
Ток термичес-кой стой-кости, кА (крат-ность)
Номина-льная преде-льная крат-ность
Длите-льность протека-ния тока кз, с
первич-ный
вторич-ный
0,5
1
3
10
ТВ-35-III
200/5***
75
5
-
-
-
20
25
-
4
100
-
-
-
20
-
150
-
-
20
-
5
200
-
-
20
-
9
300/5
100
-
-
-
20
-
150
-
-
20
-
5
200
-
-
20
-
9
300
-
10
-
-
16
600/5
200
-
-
20
-
9
300
-
10
-
-
16
400
-
20
-
-
12
600
10
-
-
-
30
1500/5
600
10
-
-
-
30
750
30
-
-
-
20
1000
30
-
-
-
22
1500
30
-
-
-
16*
ТВ-35-IV
1200/5
600
5
-
30
-
-
50
25
4
800
30
-
-
-
30
1000
30
-
-
-
36
1200
30
-
-
-
41*
2000/5
1000
30
-
-
-
36
1200
30
-
-
-
41*
1500
30
-
-
-
33*
2000
30
-
-
-
24*
3000/5
1200
30
-
-
-
41*
1500
30
-
-
-
33*
2000
30
-
-
-
24*
3000
30
-
-
-
16*
1200/1
600
1
-
30
-
-
25
800
30
-
-
-
30
1000
30
-
-
-
36
1200
30
-
-
-
41*
2000/1
1000
30
-
-
-
36
1200
30
-
-
-
41*
1500
30
-
-
-
33*
2000
30
-
-
-
25*
3000/1
1200
30
-
-
-
41*
1500
30
-
-
-
33*
2000
30
-
-
-
25*
3000
30
-
-
-
16*
ТВ-35-V
300/5***
100
5
-
-
-
20
40
-
4
150
-
-
20
-
6
200
-
-
20
-
8
300
-
10
20
-
12
600/5
200
-
-
20
-
8
300
-
10
20**
-
12
400
-
20
-
-
16
600
10
30**
-
-
16
1500/5
600
10
30**
-
-
16
750
30
-
-
-
20
1000
30
-
-
-
26*
1500
30
-
-
-
26*
2000/5
750
30
-
-
-
20
1000
30
-
-
-
26
1500
30
-
-
-
26*
2000
40
-
-
-
20*

*) Значение номинальной предельной кратности ограничено допустимым током термической стойкости.
**) Вторичная нагрузка, при которой гарантирована номинальная предельная кратность.
***) Термическая стойкость для данного исполнения указана при обмотке, замкнутой на номинальную нагрузку.

Варианты обозначения трансформаторов:

Тип трансформатора
Вариант испол-нения
Вариант 1
Вариант 2
Вариант 3
ТВ-35-III
200/5
ТВ-35-III 200/5
ТВ35-III 200/5
ТВ-35-3 200/5
300/5
ТВ-35-III 300/5
ТВ35-III 300/5
ТВ-35-3 300/5
600/5
ТВ-35-III 600/5
ТВ35-III 600/5
ТВ-35-3 600/5
1500/5
ТВ-35-III 1500/5
ТВ35-III 1500/5
ТВ-35-3 1500/5
ТВ-35-IV
1200/5
ТВ-35-IV 1200/5
ТВ35-IV 1200/5
ТВ-35-4 1200/5
2000/5
ТВ-35-IV 2000/5
ТВ35-IV 2000/5
ТВ-35-4 2000/5
3000/5
ТВ-35-IV 3000/5
ТВ35-IV 3000/5
ТВ-35-4 3000/5
1200/1
ТВ-35-IV 1200/1
ТВ35-IV 1200/1
ТВ-35-4 1200/1
2000/1
ТВ-35-IV 2000/1
ТВ35-IV 2000/1
ТВ-35-4 2000/1
3000/1
ТВ-35-IV 3000/1
ТВ35-IV 3000/1
ТВ-35-4 3000/1
ТВ-35-V
300/5
ТВ-35-V 300/5
ТВ35-V 300/5
ТВ-35-5 300/5
600/5
ТВ-35-V 600/5
ТВ35-V 600/5
ТВ-35-5 600/5
1500/5
ТВ-35-V 1500/5
ТВ35-V 1500/5
ТВ-35-5 1500/5
2000/5
ТВ-35-V 2000/5
ТВ35-V 2000/5
ТВ-35-5 2000/5
