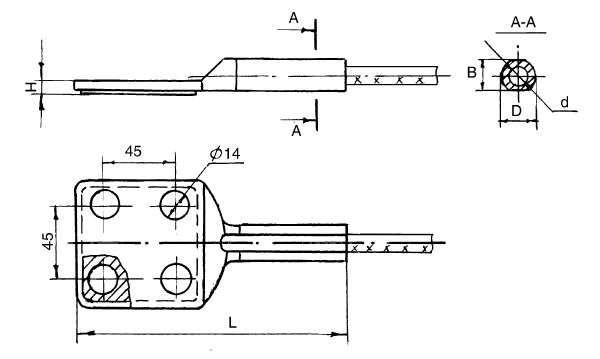

Зажим А4А-700
Аппаратный зажим А4А-700 предназначен для присоединения алюминиевых и сталеалюминиевых проводов сечением 700 кв. мм. к медным выводам аппаратов, а также для соединения между собой проводов в петлях распределительных устройств.
Структура обозначения зажима аппаратного А4А-700:
А – аппаратный;
4 – четыре отверстия в контактной лапке;
А – для алюминиевых и сталеалюминиевых проводов;
700 – сечение провода, для которого предназначен зажим в квадратных миллиметрах;
2, 3, 7, 8 - порядковый номер модификации зажима.
В настоящее время выпускаются следующие типы аппаратных зажимов А4А-700, которые отличаются различными способами нанесения медного покрытия на контактную поверхность:
- зажим А4А-700-2, А4А-700-7, А4А-700-8 с медной контактной пластиной, соединенной с корпусом зажима методом холодной сварки под давлением.
- зажим А4А-700-0 неплакируемый, т. е. без нанесения медного покрытия. Применяется для присоединения к алюминиевым выводам (шинам) аппаратов.
Технические характеристики:
Марка зажима |
Размеры, мм. |
Марка провода по ГОСТ 839-80 |
Матрица опрессования |
Масса, кг. |
||||
D |
d |
B |
L |
H |
||||
А4А-700-2, А4А-700-7, А4А-700-8 |
65 |
38,5 |
56 |
280 |
21,0 |
AC700/51; AC700/64; AC700/93; AC450/56; AC300/204; AC500/26; AC500/27; AC500/64; A450; A500; A550 |
А-51 |
1,1 |
Варианты обозначения:
Зажим А4А700-2, А4А700-7, А4А700-8
