Зажим А4А-600
Аппаратный зажим А4А-600 предназначен для присоединения алюминиевых и сталеалюминиевых проводов сечением 600 кв. мм. к медным выводам аппаратов, а также для соединения между собой проводов в петлях распределительных устройств.
Структура обозначения зажима аппаратного А4А-600:
А – аппаратный;
4 – четыре отверстия в контактной лапке;
А – для алюминиевых и сталеалюминиевых проводов;
600 – сечение провода, для которого предназначен зажим в квадратных миллиметрах;
Г, Т - метод нанесения медного покрытия на контактную поверхность (гальванический или термодинамический)
2, 3, 7, 8 - порядковый номер модификации зажима.
В настоящее время выпускаются следующие типы аппаратных зажимов А4А-600, которые отличаются различными способами нанесения медного покрытия на контактную поверхность:
- зажим А4А-600-2, А4А-600-7, А4А-600-8 с медной контактной пластиной, соединенной с корпусом зажима методом холодной сварки под давлением.
- зажим А4А-600Г-1, А4А-600-1Г с медным покрытием, нанесенным гальваническим способом. В отдельных случаях изготавливаются зажимы с луженым покрытием контактной поверхности (сплав олова и цинка).
- зажим А4А-600-2Т, А4А-600-3Т, А4А-600Т с термодинамическим способом нанесения меди на контактную поверхность. Применение данного способа позволяет значительно увеличить качество электрического контакта зажима и повысить его службы до 30 лет.
- зажим А4А-600-0 неплакируемый, т. е. без нанесения медного покрытия. Применяется для присоединения к алюминиевым выводам (шинам) аппаратов.

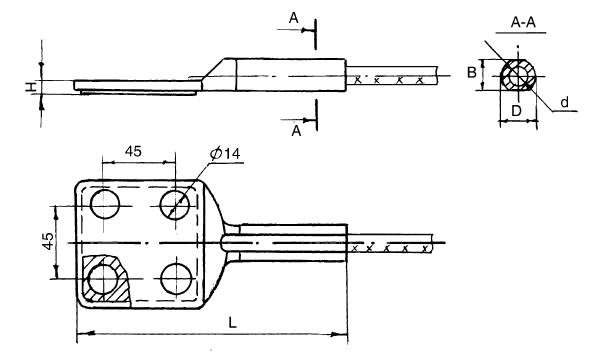

Технические характеристики:
Марка зажима |
Размеры, мм. |
Марка провода по ГОСТ 839-80 |
Матрица опрессования |
Масса, кг. |
||||
D |
d |
B |
L |
H |
||||
А4А-600-2, А4А-600-7, А4А-600-8 |
58 |
34,5 |
50 |
260 |
15,0 |
AC600/51; AC600/64; AC600/93; AC450/56; AC300/204; AC500/26; AC500/27; AC500/64; A450; A500; A550 |
А-51 |
1,1 |
Технические характеристики:
Марка зажима |
Размеры, мм. |
Марка провода по ГОСТ 839-80 |
Матрица опрессования |
Масса, кг. |
|||||
d |
D |
H |
B |
I |
L |
||||
А4А-600Г-1, А4А-600-1Г |
34,5 |
58 |
15 |
48 |
140 |
260 |
AC600/51; AC600/64; AC600/93; AC450/56; AC300/204; AC500/26; AC500/27; AC500/64; A450; A500; A550 |
А-51 |
1,1 |
Технические характеристики:
Марка зажима |
Размеры, мм. |
Марка провода по ГОСТ 839-80 |
Матрица опрессования |
Масса, кг. |
||
L |
L1 |
S |
||||
А4А-600-2Т |
215 |
95 |
14 |
AC550/71; AC600/72; A600; A650 |
А-51 |
0,86 |
Технические характеристики:
Марка зажима |
Размеры, мм. |
Марка провода по ГОСТ 839-80 |
Матрица опрессования |
Масса, кг. |
||
L |
L1 |
S |
||||
А4А-600Т, А4А-600-3Т |
215 |
95 |
18 |
AC550/71; AC600/72; A600; A650 |
МШ-44,2 |
0,67 |
Варианты обозначения:
Зажим А4А600-2, А4А600-7, А4А600-8, А4А600Г-1, А4А600-1Г, А4А600Т, А4А600-3Т, А4А-600-ЗТ
