Зажим 3А4А-600-2
Аппаратный зажим 3А4А-600-2 предназначен для присоединения трех алюминиевых и сталеалюминиевых проводов сечением 600 кв. мм. к медным выводам аппаратов.
Структура обозначения зажима аппаратного 3А4А-600-2 (Т):
3 - зажим для присоединения трёх проводов;
А – аппаратный;
4 – два отверстия в контактной лапке;
А – для алюминиевых и сталеалюминиевых проводов;
600 – сечение провода, для которого предназначен зажим в квадратных миллиметрах;
2 - исполнение зажима, когда подводимые к аппарату провода расположены параллельно плоскости контактных лапок;
Т - термодинамический метод нанесения медного покрытия на контактную поверхность.
В настоящее время выпускаются следующие типы аппаратных зажимов 3А4А-600, которые отличаются различными способами нанесения медного покрытия на контактную поверхность:
- зажим 3А4А-600-2 с медной контактной пластиной, соединенной с корпусом зажима методом холодной сварки под давлением.
- зажим 3А4А-600-2Т с термодинамическим способом нанесения меди на контактную поверхность. Применение данного способа позволяет значительно увеличить качество электрического контакта зажима и повысить его службы до 30 лет.
- зажим 3А4А-600-2 (0) неплакируемый, т. е. без нанесения медного покрытия. Применяется для присоединения к алюминиевым выводам (шинам) аппаратов.

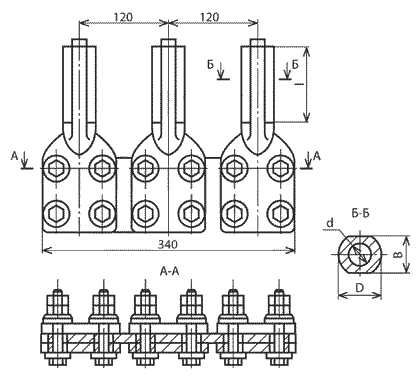

Технические характеристики:
Марка зажима |
Размеры, мм. |
Марка провода по ГОСТ 839-80 |
Матрица опрессования |
Масса, кг. |
|||
d |
D |
B |
l |
||||
3А4А-600-2 |
34,5 |
58 |
50,0 |
140 |
А650, АС550/71, АС600/72 |
А-51 |
9,89 |

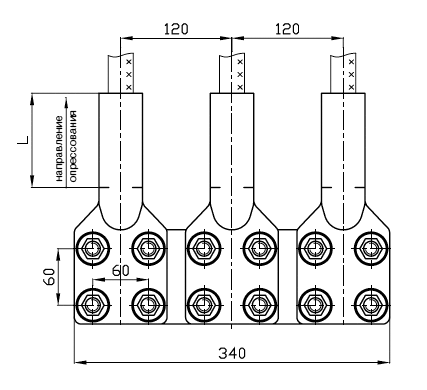

Технические характеристики:
Марка зажима |
Марка провода по ГОСТ 839-80 |
Матрица опрессования |
L, мм. |
Масса, кг. |
3А4А-600-2Т |
А650, АС550/71, АС600/72 |
МШ-44,2 |
95 |
9,2 |
Варианты обозначения:
Зажим 3А4А600-2, 3А4А600-2Т, 3A2A-600-2, ЗА4А-600-2, ЗА4А-600-2
