Зажим 3А4А-400-2
Аппаратный зажим 3А4А-400-2 предназначен для присоединения трех алюминиевых и сталеалюминиевых проводов сечением 400 кв. мм. к медным выводам аппаратов.
Структура обозначения зажима аппаратного 3А4А-400-2 (Т):
3 - зажим для присоединения трёх проводов;
А – аппаратный;
4 – два отверстия в контактной лапке;
А – для алюминиевых и сталеалюминиевых проводов;
400 – сечение провода, для которого предназначен зажим в квадратных миллиметрах;
2 - исполнение зажима, когда подводимые к аппарату провода расположены параллельно плоскости контактных лапок;
Т - термодинамический метод нанесения медного покрытия на контактную поверхность.
В настоящее время выпускаются следующие типы аппаратных зажимов 3А4А-400, которые отличаются различными способами нанесения медного покрытия на контактную поверхность:
- зажим 3А4А-400-2 с медной контактной пластиной, соединенной с корпусом зажима методом холодной сварки под давлением.
- зажим 3А4А-400-2Т с термодинамическим способом нанесения меди на контактную поверхность. Применение данного способа позволяет значительно увеличить качество электрического контакта зажима и повысить его службы до 30 лет.
- зажим 3А4А-400-2 (0) неплакируемый, т. е. без нанесения медного покрытия. Применяется для присоединения к алюминиевым выводам (шинам) аппаратов.

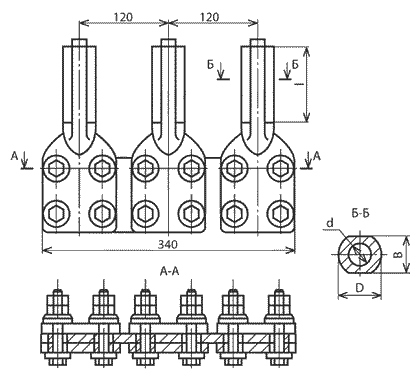

Технические характеристики:
Марка зажима |
Размеры, мм. |
Марка провода по ГОСТ 839-80 |
Матрица опрессования |
Масса, кг. |
|||
d |
D |
B |
l |
||||
3А4А-400-2 |
31,5 |
52 |
44,0 |
120 |
AC400/51; AC400/64; AC400/93; AC450/56; AC300/204; AC500/26; AC500/27; AC500/64; A450; A500; A550 |
А-45 |
9,59 |

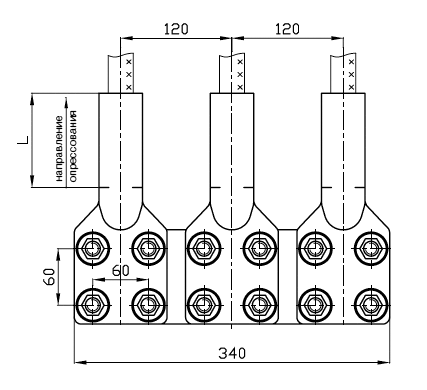

Технические характеристики:
Марка зажима |
Марка провода по ГОСТ 839-80 |
Матрица опрессования |
L, мм. |
Масса, кг. |
3А4А-400-2Т |
AC400/51; AC400/64; AC400/93; AC450/56; AC300/204; AC500/26; AC500/27; AC500/64; A450; A500; A550 |
МШ-41,6 |
85 |
8,6 |
Варианты обозначения:
Зажим 3А4А400-2, 3А4А400-2Т, 3A2A-400-2, ЗА4А-400-2, ЗА4А-400-2
