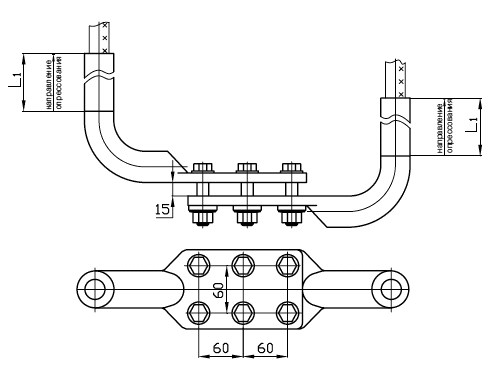

Зажим 2А6А-300-3
Аппаратный зажим 2А6А-300-3 предназначен для присоединения двух алюминиевых и сталеалюминиевых проводов сечением 300 кв. мм. к медным выводам аппаратов.
Структура обозначения зажима аппаратного 2А6А-300-3 (Т):
2 - зажим для присоединения двух проводов;
А – аппаратный;
6 – шесть отверстий в контактной лапке;
А – для алюминиевых и сталеалюминиевых проводов;
300 – сечение провода, для которого предназначен зажим в квадратных миллиметрах;
3 - исполнение зажима, когда подводимые к аппарату провода расположены перпендикулярно плоскости контактных лапок;
Т - термодинамический метод нанесения медного покрытия на контактную поверхность.
В настоящее время выпускаются следующие типы аппаратных зажимов 2А6А-300, которые отличаются различными способами нанесения медного покрытия на контактную поверхность:
- зажим 2А6А-300-3 с медной контактной пластиной, соединенной с корпусом зажима методом холодной сварки под давлением.
- зажим 2А6А-300-3Т с термодинамическим способом нанесения меди на контактную поверхность. Применение данного способа позволяет значительно увеличить качество электрического контакта зажима и повысить его службы до 30 лет.
- зажим 2А6А-300-3 (0) неплакируемый, т. е. без нанесения медного покрытия. Применяется для присоединения к алюминиевым выводам (шинам) аппаратов.
Технические характеристики:
Марка зажима |
Размеры, мм. |
Марка провода по ГОСТ 839-80 |
Матрица опрессования |
Масса, кг. |
||||
d |
D |
B |
l |
L |
||||
2А6А-300-3 |
27 |
47 |
39,5 |
100 |
400 |
А350, А400, АС300/39, АС300/48, АС300/66, АС300/67, АС330/30, АС330/43, АС400/18, АС400/22 |
А-40,5 |
4,28 |
Технические характеристики:
Марка зажима |
Марка провода по ГОСТ 839-80 |
Матрица опрессования |
L, мм |
L1, мм |
Масса, кг. |
2А6А-300-3Т |
А350, А400, АС300/39, АС300/48, АС300/66, АС300/67, АС330/30, АС330/43, АС400/18, АС400/22 |
МШ-36,4 |
400 |
80 |
4,1 |
Варианты обозначения:
Зажим 2А6А300-3, 2А6А300-3Т, 2A6A-300-3
