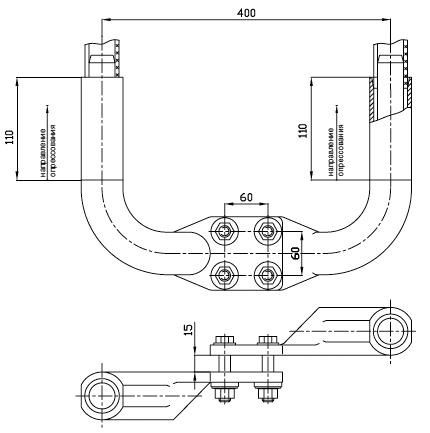

Зажим 2А4АП-500-1
Аппаратный зажим 2А4АП-500-1 предназначен для присоединения двух алюминиевых полых проводов ПА500 сечением 500 кв. мм. к медным выводам аппаратов.
Структура обозначения зажима аппаратного 2А4АП-500-1 (Т):
2 - зажим для присоединения двух проводов;
А – аппаратный;
4 – четыре отверстия в контактной лапке;
А – для алюминиевых и сталеалюминиевых проводов;
П - для полых алюминиевых проводов;
500 – сечение провода, для которого предназначен зажим в квадратных миллиметрах;
1 - исполнение зажима, когда подводимые к аппарату провода расположены параллельно плоскости контактных лапок;
Т - термодинамический метод нанесения медного покрытия на контактную поверхность.
В настоящее время выпускаются следующие типы аппаратных зажимов 2А4АП-500, которые отличаются различными способами нанесения медного покрытия на контактную поверхность:
- зажим 2А4АП-500-1 с медной контактной пластиной, соединенной с корпусом зажима методом холодной сварки под давлением.
- зажим 2А4АП-500-1Т с термодинамическим способом нанесения меди на контактную поверхность. Применение данного способа позволяет значительно увеличить качество электрического контакта зажима и повысить его службы до 30 лет.
- зажим 2А4АП-500-1 (0) неплакируемый, т. е. без нанесения медного покрытия. Применяется для присоединения к алюминиевым выводам (шинам) аппаратов.
Технические характеристики:
Марка зажима |
Размеры, мм. |
Марка провода по ГОСТ 839-80 |
Матрица опрессования |
Масса, кг. |
||||
d |
D |
B |
l |
L |
||||
2А4АП-500-1 |
47 |
65 |
58 |
140 |
394 |
ПА500 |
А-59 |
8,454 |
Технические характеристики:
Марка зажима |
Марка провода по ГОСТ 839-80 |
Матрица опрессования |
Масса, кг. |
2А4АП-500-1Т |
ПА-500 |
А-59 |
5,2 |
