Заземляемые трансформаторы напряжения ЗНОЛ.06-27

Трансформатор ЗНОЛ.06-27 УЗ предназначен для установки в комплектные распределительные устройства (КРУ) внутренней установки или другие закрытые распределительные устройства (ЗРУ), а также для встраивания в токопроводы турбогенераторов и служит для питания цепей измерения, автоматики, сигнализации и защиты в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью. Допускается длительная эксплуатация трансформатора как силового. При этом мощность, отдаваемая трансформатором, не должна превышать предельную мощность, и нагрузка должна подключаться к основной вторичной обмотке.

Трансформатор изготавливается в климатическом исполнении "У" или "Т" категории размещения 3 по ГОСТ 15150

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающей среды: при эксплуатации – от минус 45 С до плюс 50 С;
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • рабочее положение – любое.

Технические характеристики:

Наименование параметра

ЗНОЛ.06-27УЗ

Класс напряжения, кВ

27

Наибольшее рабочее напряжение, кВ

30

Номинальное напряжение первичной обмотки, В

27000/Ц3

Номинальное напряжение осн. вторичной обмотки, В

100/Ц3

Номинальное напряжение доп. вторичной обмотки, В

100/Ц3 или 100

Номинальная мощность, В-А, в классе точности:
0,2
0,5
1,0
3,0


50
75
150
300

Номинальная мощность доп. вторичной обмотки в классе точности 3, В-А

300

Предельная мощность вне класса точности, В-А

630

Схема и группа соединения
обмоток

1/1/1-0-0

Номинальная частота, Гц

50 или 60

Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса
грозового импульса срезанного


80
170
200

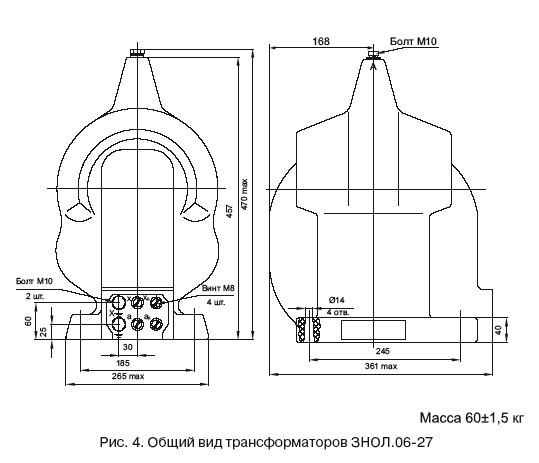

Заземляемые трансформаторы напряжения ЗНОЛ.06-27

Варианты обозначения:
трансформатор ЗНОЛ.06-27УЗ, ЗНОЛ06-27 УЗ, ЗНОЛ-06-27УЗ
