Трансформаторы тока ТЗРЛ

Трансформатор тока ТЗРЛ предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности. Трансформатор устанавливается на кабель. Трансформатор изготавливается в исполнении "У" категории 3 по ГОСТ 15150

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающего воздуха - от -55 С до +50 С ;
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • рабочее положение – любое;

Технические характеристики:

Наименование параметра
Норма
Номинальная частота, Гц
50 или 60
Номинальное напряжение, кВ
0,66
Коэффициент трансформации
30/1
Односекундный ток термической стойкости вторичной обмотки, А
140
Испытательное одноминутное напряжение промышленной частоты, кВ
3
Масса, кг, не более
6,8

Максимальная чувствительность защиты:

Тип реле
Используемая шкала реле, А
Уставка тока
срабатывания, А
Чувствительность защиты (первичный ток, А), не более
при работе с
одним транс-
форматором
при после-
довательном
соединен.
трансформ.
при параллель-
ном соеди-
нении двух
трансформ.
РТ-140/0,2
РТЗ-51
0,1–0,2
0,02–0,1
0,1
0,03
25
3
30
4
45
4,5

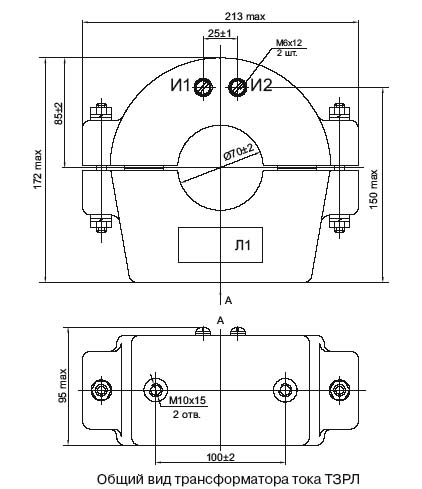

Трансформаторы тока ТЗРЛ

Варианты обозначения:
трансформатор ТЗЛ1 05.1 , ТЗЛ-1-051
