Шинодержатель ШК

Шинодержатели серии ШКБ, ШКД, ШКЕ и ШКИ предназначены для крепления шин коробчатого сечения к различным типам опорных изоляторов наружной и внутренней установки 6, 10, 35 кВ.

Структура условного обозначения шинодержателей ШПР:
Ш – шинодержатели;
К – для шин коробчатого сечения;
Б, Д, Е, И – обозначение группы опорных изоляторов;
1, 2, 3 – условная характеристика величины планок;
С – сплошное исполнение планок;
У – климатическое исполнение по ГОСТ 15150-69;
3 – категория размещения по ГОСТ 15150-69.

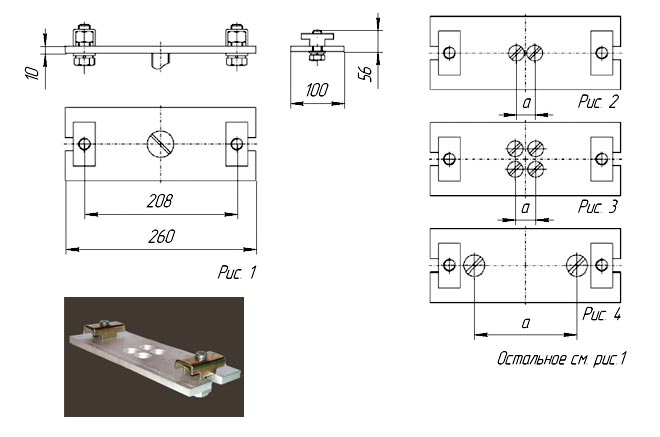

Шинодержатель ШКБ-1с УЗ, ШКД-1с УЗ, ШКЕ-1с УЗ, ШКИ-1с У3

Шинодержатель ШК

Технические характеристики:

Тип шино-держателей

Рис.

а, мм

Ширина шины (полосы), мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

ШКБ-1с У3

1

-

2 швеллера 125х56х3
200х90х12

1

1хМ24

ИОР-20-7,5 У3

1,18

ШКД-1с У3

2

25

225х90х12

2хМ12

ИО-10-20,00 У3

1,23

ШКЕ-1с У3

3

28

225х90х12

4хМ12

ИОР-20-30 УХЛ2
ИО-20-30 У3

1,32

ШКИ-1с У3

4

140

225х90х12

2хМ16

ОНШ-35-20-1 УХЛ1
ОШН-20-190А УХЛ1
ОСК-10-35 УХЛ1

1,23

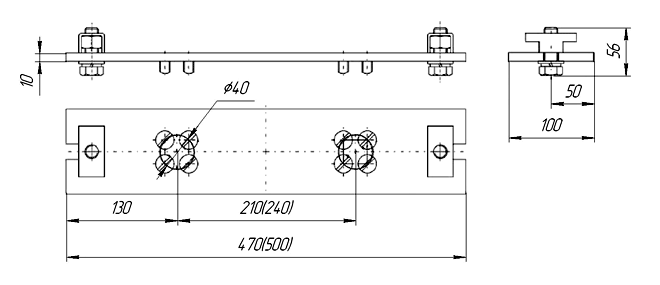

Шинодержатель ШКД-3с УЗ

Шинодержатель ШК

Технические характеристики:

Тип шино-держателей

Ширина шины (полосы), мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

ШКД-3с У3

225х90х12

1

8хМ12

ИО-20-30 У3 (2 шт.)
ИОР-20-30 УХЛ2 (2 шт.)

1,6

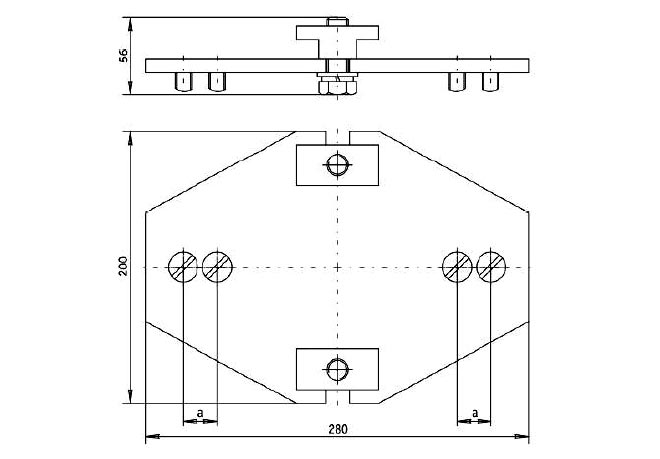

Шинодержатель ШКД-4с УЗ

Шинодержатель ШК

Технические характеристики:

Тип шино-держателей

а, мм

Ширина шины (полосы), мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

ШКД-4с У3

25

225х90х12

1

4хМ12

ИО-10-20 У3 (2 шт.)

1,6

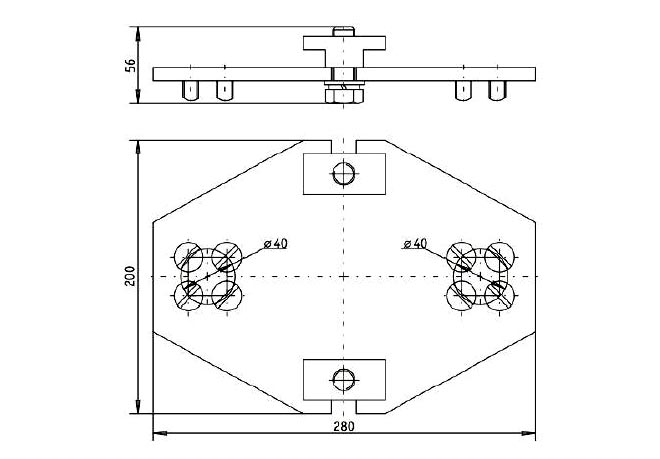

Шинодержатель ШКЕ-4с УЗ

Шинодержатель ШК

Технические характеристики:

Тип шинодержателей

Ширина шины (полосы), мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

ШКЕ-2с У3

225х90х12

1

8хМ12

ИО-20-30 У3 (2 шт.)
ИОР-20-30 УХЛ2 (2 шт.)

2,0
