Шинные трансформаторы тока ТШП-0,66

Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50 или 60 Гц с номинальным напряжением до 0,66 кВ включительно. Трансформаторы класса точности 0,2; 0,5; 0,2S и 0,5S применяются в схемах учета для расчета с потребителями, класса точности 1,0 в схемах измерения. Трансформаторы изготавливаются в исполнении «У» или «Т» категории 3 по ГОСТ 15150

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающей среды: при эксплуатации – от минус 45 С до плюс 50 С, при транспортировании и хранении – от минус 50 С до плюс 50 С;
  • окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
  • рабочее положение – любое.

Технические характеристики

Номинальный первичный ток, А

Номинальный вторичный ток, А

Номинальная вторичная нагрузка с коэффициентом мощности cos y = 0,8, В-А

Класс точности

300; 400

1; 5

5

0,2S; 0,5S; 0,2; 0,5; 1,0

300; 400

1; 5

10

0,5 или 1,0

500; 600; 750; 800

1; 5

5; 10

0,2S; 0,5S; 0,2; 0,5; 1,0

600; 750; 800

1; 5

15

0,2S; 0,5S

800

1; 5

20

0,2S; 0,5S

750; 800

1; 5

15; 20; 25

0,5

1000; 1200; 1500; 2000

1; 5

3

0,2; 0,5S

1000; 1200; 1500; 2000

1; 5

5; 10

0,2S; 0,5S; 0,5; 1,0

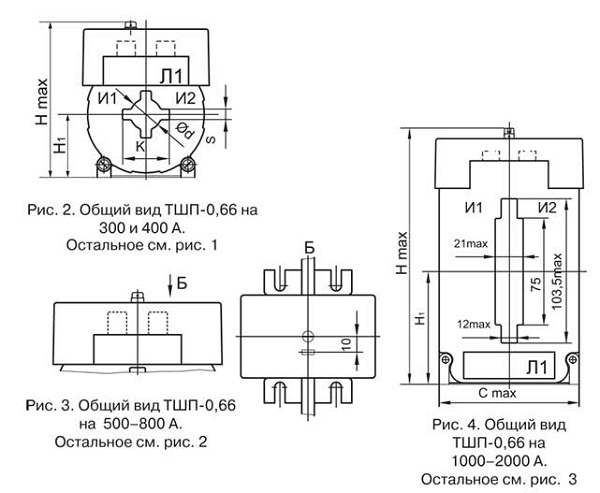

Габаритные размеры

Тип

Номинальный первичный ток, А

Рис. №

С, мм

С1, мм

В, мм

В1, мм

Н, мм

Н1, мм

Е, мм

M, мм

d, мм

Масса, кг.

ТШП-0,66

300; 400

1

76

83

40

47

103

43

11,25

65

21

0,8

ТШП-0,66

500-800

2

105

108

44

51

131

54

-

58

28

1,3

ТШП-0,66

1000; 1200

3

99

106

35

41

188

82

-

58

-

1,7

ТШП-0,66

1500; 2000

4

99

106

35

41

188

82

-

58

-

1,9

Шинные трансформаторы тока ТШП-0,66
