Шинные трансформаторы тока ТЛШ-10

Трансформатор ТЛШ-10 предназначен для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжений до 10 кВ включительно.

Трансформаторы для дифференциальной защиты поставляются по специальному заказу. Трансформаторы предназначены для встраивания в распределительные устройства и токопроводы. Трансформаторы изготовлены в климатическом исполнении "У" или "Т" категории размещения 3 по ГОСТ 15150

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающего воздуха - от минус 45 С до плюс 55 С для исполнения "У3" и от минус 10 С до плюс 60 С для исполнения "Т3";
  • окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
  • рабочее положение – любое.

Технические характеристики

Номинальный вторичный ток, А 14 16
Наименование параметра
Номинальный первичный ток, А
1000 1500 2000 3000 4000 5000
Норма
Номинальное напряжение , кВ
10 или 11
Наибольшее рабочее напряжение, кВ
12
Номинальная частота, Гц
50 или 60

1; 5

Число вторичных обмоток, шт.
2, 3 или 4
2
Номинальный класс точности вторичной
обмотки:
для измерений
для защиты


0,2; 0,2S; 0,5; 0,5S
10Р 5Р;10Р
Номинальная нагрузка вторичной
обмотки при cos j=0,8, В-А :
для измерений:
в классе 0,2; 0,2S
в классе 0,5; 0,5S

20 15

20 или 30
для защиты:
в классе 5Р
в классе 10Р

-
30

20
30
Номинальная предельная кратность обмоток
для защиты, не менее:

в классе 5Р -
10
в классе 10Р 8 11 15.7 10.5 18
Трехсекундный ток термической стойкости, кА
  31,5
140
175
Номинальный коэффициент безопасности
приборов вторичных обмоток для измерений для
классов точности 0,2; 0,5; 0,2 S; 0,5 S, не более
11
19
14

Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного


42
75

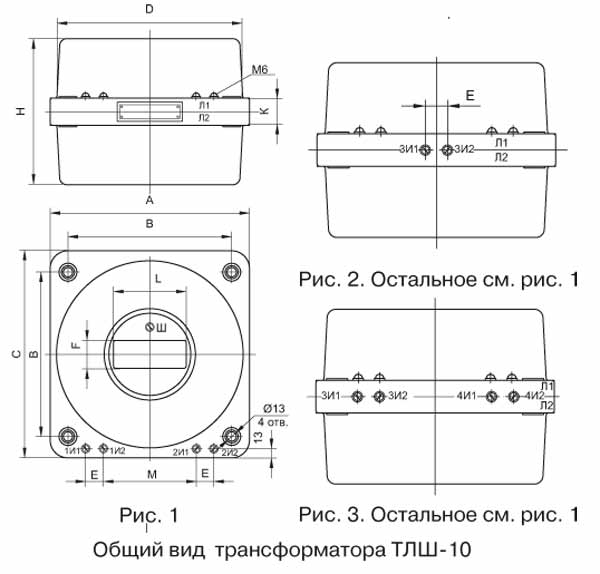

Габаритные размеры

Тип трансфор-матора
Номинальный первичный ток, А
Размеры, мм
Мас, кг, max
Рис.
A, мм
B, мм
C, мм
D, мм
E, мм
F, мм
H, мм
K, мм
L, мм
M, мм
ТЛШ-10;
ТЛШ-10-2
1000, 1500,
2000, 3000
280
230
290
262
25
39
204
38
102 130
26
1
4000, 5000 320 270 330 310 30 80 210 130 150
30
ТЛШ-10-1
ТЛШ-10-2
1000, 1500,
2000, 3000
280
230
290
262
25
39 235
 70
102 130 2
ТЛШ-10-2
ТЛШ-10-5
1000-3000
280
230
290
262
25
39 286
 120
102 130
39
3
Шинные трансформаторы тока ТЛШ-10

Варианты обозначения:
трансформатор ТЛШ10, ТЛШ-10У3, ТЛШ10У3, ТЛШ10-1, ТЛШ10-2, ТЛШ10-5
