Разрядник РВО-3
Вентильный разрядник РВО-3 У1 предназначен для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 и 60 Гц. Изготавливается для сетей с любой системой заземления нейтрали. Разрядник соответствует ТУ16-521.232-77 и группе IV по ГОСТ 16357-83.
Условия работы:
- высота над уровнем моря не более 1000 м ;
- температура окружающего воздуха от - 45 С до +40 С ;
- относительная влажность воздуха при температуре +28 С до 100%.
Технические характеристики:
Наименование параметра |
РВО-3У1 |
Класс напряжения сети, кВ действ. |
3 |
Номинальное напряжение, кВ действ. |
3,8 |
Пробивное напряжение при частоте 50
Гц в сухом состоянии и под дождем, кВ действ. |
|
Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, кВ. |
20 |
Остающееся напряжение при волне импульсного
тока 8/20 мкс, кВ, не более |
|
Выпрямленное испытательное напряжение при измерении тока утечки, кВ |
4 |
Ток утечки, мкА |
6,0 |
Токовая пропускная способность: |
|
Длина пути утечки внешней изоляции, см. |
10,0 |
Допустимое тяжение проводов, Н. |
300 |

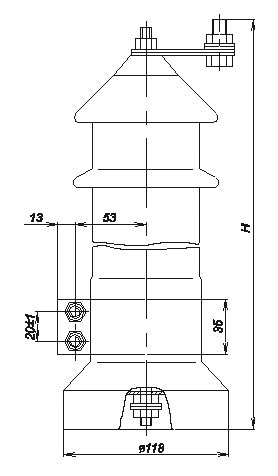

Высота (Н), мм |
206 |
Масса, кг. | 2,3 |
Варианты обозначения:
разрядник РВО-3У1, РВО3У1, РВО-3 У 1
