Промзвено ПРТ-53-1
Звено промежуточное трехлапчатое ПРТ-53-1 предназначено для увеличения длины изолирующей подвески, а также для перехода с однолапчатой проушины на двухлапчатую.

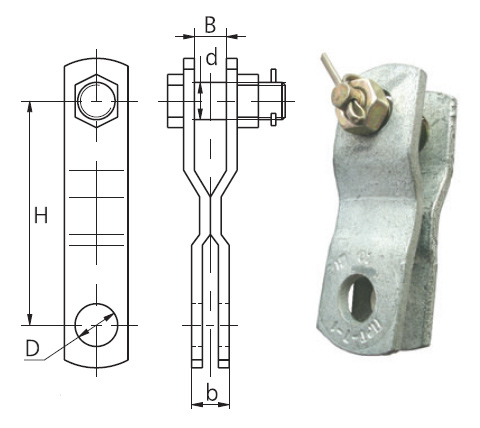

Конструктивно промзвено ПРТ-53-1 состоит из двух пластин, имеющих перегиб. Ввиду этого, при симметричном расположении, пластина одной стороны звена образуется однолапчатая проушина, а с другой стороны пластины, соединенные пальцем с гайкой и шплинтом, образуют двухлапчатую проушину.
Технические характеристики:
Марка промзвена |
Размеры, мм |
Разрушающая нагрузка кН, не менее |
Масса, кг |
||||
B |
b |
H |
D |
d |
|||
ПРТ-53-1 |
44 |
42 |
165 |
44 |
42 |
530 |
8,0 |
Варианты обозначения:
Промзвено ПРТ53-1
