Промзвено ПРР-53-1
Звено промежуточное регулируемое ПРР-53-1 предназначено для увеличения и регулирования длины гирлянды.

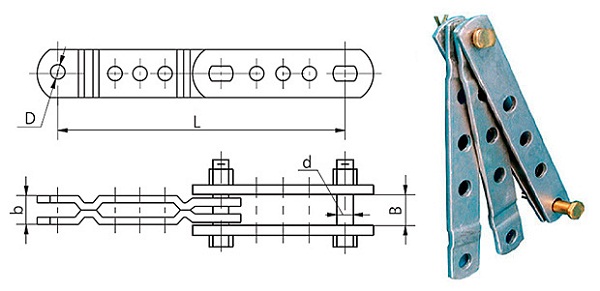

Конструктивно промзвено ПРР-53-1 состоит их четырех щек, которые попарно образуют двухлапчатую и однолапчатую части звена. В щеках на различном расстоянии выполнены отверстия, что позволяет за счет переустановки пальцев в отверстиях изменять длину звена и за счет этого менять длину гирлянды.
На щеках, образующих однолапчатую часть звена, выполнены перегибы, позволяющие обеспечивать нормированную по толщине размеры сопряжений однолапчатых проушин.
Звено ПРР-53-1 комплектуется двумя пальцами с нарезными концами, гайками и шплинтами.
Промзвено ПРР-53-1 предназначено для замены снятого с производства промзвена ПРР-50-1.
Технические характеристики:
Марка промзвена |
Размеры, мм |
Разрушающая нагрузка кН, не менее |
Масса, кг |
||||
L |
B |
b |
D |
d |
|||
ПРР-53-1 |
950 |
44 |
42 |
44 |
42 |
530 |
26,7 |
Варианты обозначения:
Промзвено ПРР53-1
