Опорные трансформаторы тока ТОЛ-35
Трансформатор тока ТОЛ-35 предназначен для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 Гц на класс напряжения до 35 кВ.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу. Трансформатор предназначен для наружной установки в открытых распредустройствах. Трансформатор изготавливается в климатическом исполнении "УХЛ1" и "Т1" ГОСТ 15150 с литой изоляцией. Длина пути утечки III по ГОСТ 9920.
Технические характеристики:
Наименование параметра |
Норма для конструктивного исполнения трансформатора |
|
II |
III |
|
Номинальное напряжение, кВ |
35 |
|
Номинальная частота, Гц |
50 или 60 |
|
Номинальный первичный ток, А |
15, 20, 30, 40, 50, 75 100, 150, 200, 300, 400, 600, 800, 1000 1500, 2000 |
500, 1000, 2000, 3000 |
Номинальный вторичный ток, А |
1; 5 |
|
Число вторичных обмоток: для измерений для защиты |
1 2 |
|
Класс точности: вторичной обмотки для измерений обмоток для защиты |
0,2 S; 0,5 S | |
10 P/10 P (5Р/5Р) |
10 P/10 P (5Р/5Р) |
|
Номинальная нагрузка вторичной обмотки с cos j = 0,8, B-A: для измерений |
30 |
|
для защиты |
30 |
50 |
Номинальная предельная кратность обмоток для защиты |
20 |
|
Коэффициент безопасности приборов обмотки для измерений, не более |
1; 5 |
|
Трехсекундный ток термической стойкости, кА |
0,7 – 55 |
49 – 57 |
Ток электродинамической стойкости, кА |
3 – 141 |
125 – 145 |
Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного |
95 190 |

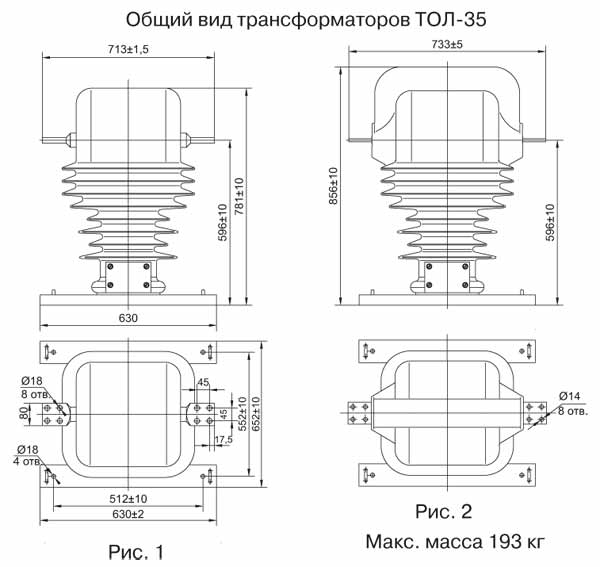

Конструктивное исполнение |
Номинальный первичный ток, А | Рис. |
II |
15–800 1000, 1500, 2000 |
2 1 |
III |
500 1000, 2000, 3000 |
2 1 |
Варианты обозначения:
трансформатор ТОЛ35 УХЛ1, ТОЛ35УХЛ1
