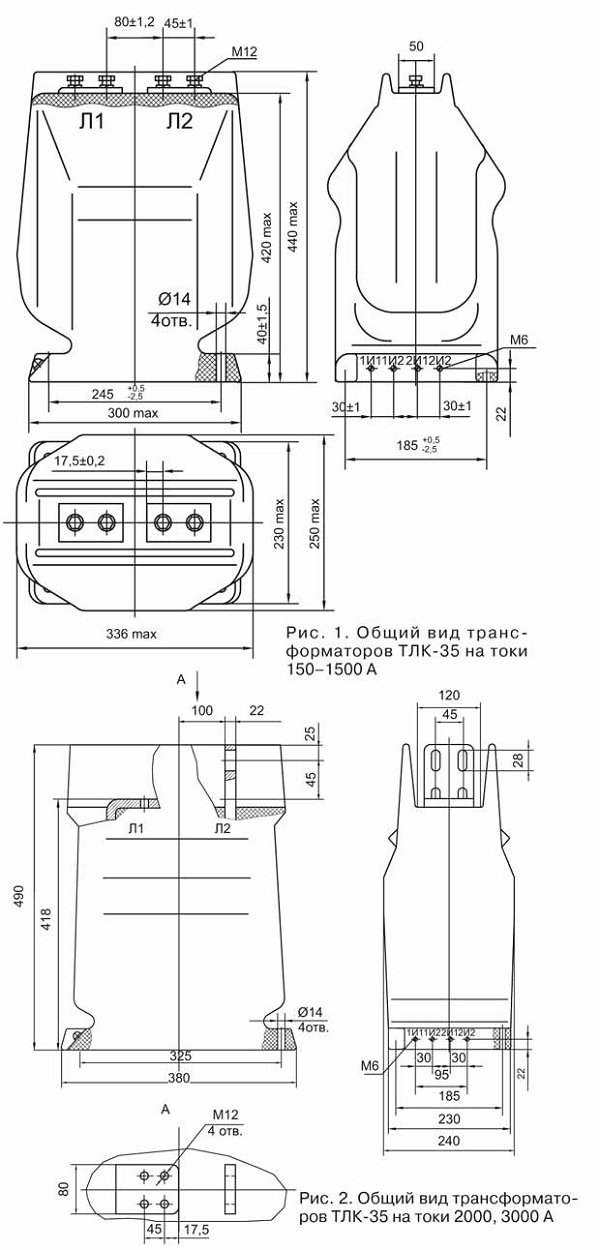

Опорные трансформаторы тока ТЛК-35

Трансформатор тока ТЛК-35 предназначен для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 35 кВ. Трансформаторы для дифференциальной защиты поставляются по специальному заказу. Трансформатор ТЛК-35 изготавливается в климатическом исполнении "УХЛ" и "Т" категории размещения 2.1 по ГОСТ 15150

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающего воздуха - от минус 60 С до плюс 55 С для исполнения "УХЛ2.1" и от минус 10 С до плюс 55 С для исполнения "Т2.1";
  • окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
  • рабочее положение – любое.

Технические характеристики:

Наименование параметра
Норма
Номинальное напряжение, кВ
35
Наибольшее рабочее напряжение, кВ
40,5
Номинальная частота, Гц
50 или 60
Номинальный первичный ток, А
150; 200; 300; 400; 600; 800;
1000; 1500; 2000; 3000
Номинальный вторичный ток, А
1 или 5
Число вторичных обмоток
2
Класс точности при номинальном первичном токе, А:
обмотки для измерений:
150–1500
2000 и 3000
обмотки для защиты:
150–1500
2000 и 3000

0,2 S; 0,5 S
0,5

10Р
5Р;10Р
Номинальная вторичная нагрузка с коэффициентом мощности cos j=0,8, В-А, при
номинальном первичном токе, А:
обмотки для измерений:
150–800 в классе точности 0,2S
150–800 в классе точности 0,5S
1000; 1500 в классе точности 0,2S; 0,5S
2000; 3000 в классе точности 0,5
обмотки для защиты:
150–1000; 2000; 3000
1500

10
20
20
15

15
30
Номинальная предельная кратность обмотки для защиты при номинальном первичном токе, А:
150–1500, 3000 в классе точности 10Р
2000 в классе точности 5Р; 10Р
3000 в классе точности 5Р
10
12
8
Трехсекундный ток термической стойкости, кА, не менее, при номинальном первичном токе, А:
150
200–1000
1500, 2000
3000
20
31,5
50
100
Ток электродинамической стойкости, кА, при номинальном первичном токе, А:
150
200–1000
1500, 2000
3000
51
80
125
250
Масса, кг max, при номинальном первичном токе, А:
150–1500
2000, 3000
50
70
Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного
95
220

Вторичная нагрузка, В-А
Классы точности при номинальном первичном токе, А
от 150 до 1500 2000; 3000
40
75
3
-
1
3
