Опорные трансформаторы тока ТЧС-2

Трансформатор тока типа ТЧС2 предназначен для передачи сигнала измерительной информации измерительным прибором в электрических сетях на номинальные напряжения до 2 кВ переменного тока повышенной частоты (например, для передвижных и электротермических установок).

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающего воздуха от -50 до +50 С;
  • относительная влажность воздуха до 98% при температуре +35 С и более низких температурах ;
  • окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
  • рабочее положение – любое.

Технические характеристики:

Наименование параметра
Показатель
Номинальное напряжение, кВ
2
Номинальный первичный ток, А
10, 15, 20, 30, 40, 50, 75, 100, 150, 200
Номинальный вторичный ток, А
5
Номинальная частота, Гц
400, 1000, 2400, 8000
Номинальная вторичная нагрузка при
cos j= 0,8, В-А при частоте, Гц:
400
1000
2400
8000



20
25
50
30

Номинальный класс точности вторичной
обмотки:
 1
Масса, кг.
7

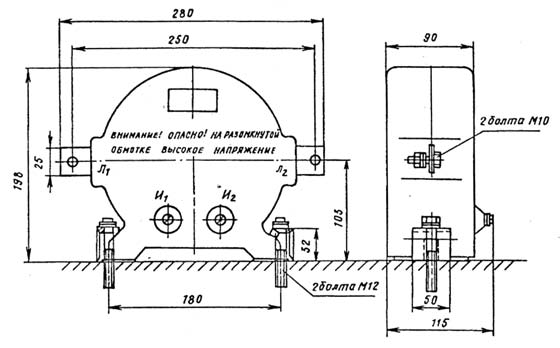

Опорные трансформаторы тока ТЧС-2

Варианты обозначения:
трансформатор ТЧС2, Т4С-2, Т4С2
