Опорно-проходные трансформаторы тока ТЛ-10

Трансформатор ТЛ-10 предназначен для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 10 кВ. Трансформатор ТЛ-10 предназначен для встраивания в комплектные распределительные устройства (КРУ). Трансформатор ТЛ-10 изготавливается в исполнении "У" и "Т" категории размещения 3 по ГОСТ 15150

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • верхнее рабочее значение температуры окружающего воздуха (с учетом перегрева внутри шкафа КРУ) плюс 55 С для исполнения "У3", плюс 60 С для исполнения "Т3", нижнее рабочее значение температуры окружающего воздуха минус 45 С для исполнения "У3" и минус 10 С для исполнения "Т3";
  • окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
  • рабочее положение – любое.

Технические характеристики

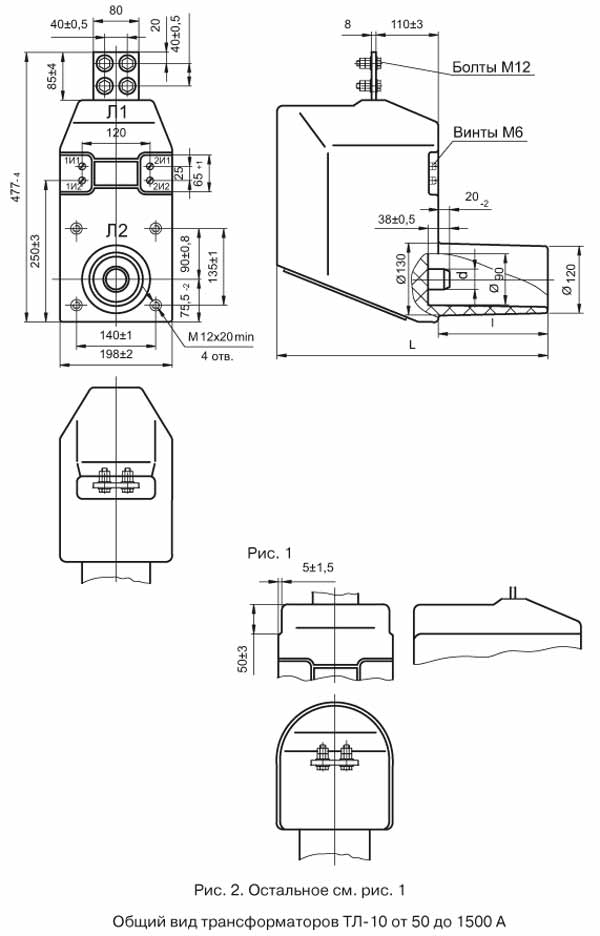

Габаритные размеры

Тип трансформатора
L, мм
Номинальный первичный ток, А d, мм l, мм
Ток термической
стойкости, кA
Рис.
ТЛ-10-I
477±4
412±4
50–400
600–1500
36
190
20
31,5
1
2
ТЛ-10-II
477±4
412±4
300–400
600–1500
55
40
1
2
ТЛ-10-III
422
50–150
36
135
20
1
200; 300; 400 55 40 2
357 600; 1500

Тип трансформатора
Номинальный первичный ток, А
Рис.
ТЛ-10-II
3000
2000
Опорно-проходные трансформаторы тока ТЛ-10

Варианты обозначения:
трансформатор ТЛ10, ТЛ-10У3, ТЛ10-У3, ТЛ10У3
