Незаземляемые трансформаторы напряжения НОЛ.11-6.05

Трансформатор НОЛ.11-6.05 предназначен для питания схем управления и приводов выключателей высоковольтных взрывобезопасных комплектных распределительных устройств, а также для контроля напряжения в шахтных высоковольтных сетях переменного тока частоты 50 или 60 Гц. Трансформатор предназначен для встраивания в комплектное распределительное устройство с выключателем ВС-6400. Трансформатор изготавливается в климатическом исполнении "О" категории размещения 5 по ГОСТ 15150

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающей среды: при эксплуатации – от минус 10 С до плюс 45 С;
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • рабочее положение – любое.

Технические характеристики:

Класс напряжения, кВ
6
Наибольшее рабочее напряжение, кВ
7.2
Номинальное напряжение обмоток, В:
первичной
вторичной

6000
100 и 127
Номинальная мощность для отпайки 100 В в классе точности 3,0
250
Предельная мощность, В Ч А
500
Падение напряжения при трехкратной перегрузке по отношению к предельной мощности для отпайки 127 В, %, не более
20
Группа соединения обмоток
1/1-0
Номинальная частота, Гц
50 или 60
Испытательное одноминутное напряжение промышленной частоты, кВ
21
Масса, кг
16±1

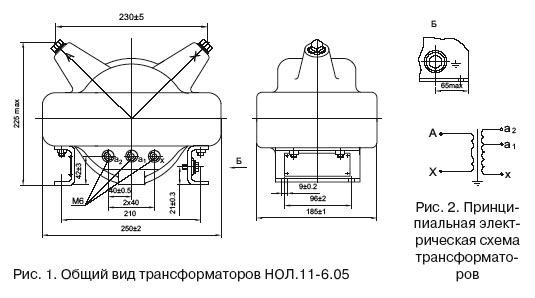

Незаземляемые трансформаторы напряжения НОЛ.11-6.05

Варианты обозначения:
трансформатор НОЛ11-6.05, НОЛ.11-605, НОЛ11-605
