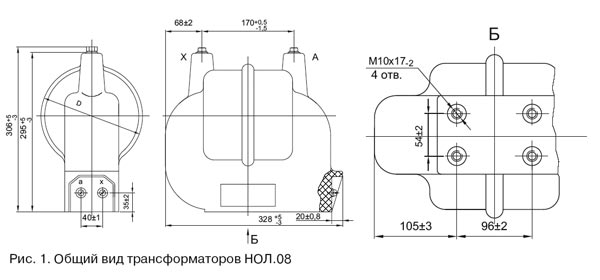

Незаземляемые трансформаторы напряжения НОЛ.08-3УТ2

Трансформатор НОЛ.08-3 предназначен для установки в комплектные распределительные устройства (КРУ) или закрытые распределительные устройства (ЗРУ) и служит для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц. Трансформатор изготавливается в климатическом исполнении "УТ" категории размещения 2 по ГОСТ 15150

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающей среды: при эксплуатации – от минус 45 С до плюс 60 С;
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • рабочее положение – любое.

Технические характеристики:

Наименование параметра

Значение

Класс напряжения, кВ

3

Наибольшее рабочее напряжение, кВ

3,6

Номинальное напряжение первичной обмотки, В

3000
3300

Номинальное напряжение вторичной обмотки, В

100 или 110

Номинальная частота, Гц

50 или 60

Схема и группа соединения обмоток

1/1-0

Номинальная мощность, В-А,
в классе точности:
0,2
0,5
1,0
3,0



15
30
50
75

Предельная мощность вне класса точности, В-А

150

Испытательное напряжение, кВ:
одноминутное
промышленной частоты
грозового импульса полного
грозового импульса срезанного



24
40
50

Схема и группа соединения обмоток

1/1-0

Масса, кг
26,5
Незаземляемые трансформаторы напряжения НОЛ.08-3УТ2

Варианты обозначения:
трансформатор НОЛ.08-3УТ2, НОЛ08-3, НОЛ.083
