Незаземляемые трансформаторы напряжения НОЛП-6 со встроенными защитными предохранительными устройствами

Трансформатор НОЛП-6 предназначен для установки в комплектные устройства (КРУ), токопроводы и служат для питания цепей измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью. Трансформатор изготавливается в климатическом исполнении "У" и "Т" категории размещения 2 по ГОСТ 15150.

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • рабочее положение – любое.

Технические характеристики:

Наименование параметров

электромагнитная часть (трансформатор)

встроенное предохранительное защитное устройство

Класс напряжения, кВ

6

10

Наибольшее рабочее напряжение, кВ

7,2

12

Номинальное напряжение первичной обмотки, В

6000
6300
6600
6900

-

Номинальное напряжение вторичной обмотки, В

100 или 110

-

Номинальная мощность вторичной обмотки, В-А:
В классе точности:
0,2
0,5
1
3




30
50
75
200

-

Предельная мощность вне класса точности, В-А

400

-

Номинальная частота, Гц

50 или 60

-

Схема и группа соединения обмоток

1/1-0

-

Испытательное напряжение, кВ
одноминутное промышленной частоты
грозового импульса полного
грозового импульса срезанного


32
60
70

-

Сопротивление резистора в составе предохранительного защитного устройства, Ом

-

36/18

Номинальная мощность резистора, Вт

-

0,25/0,125

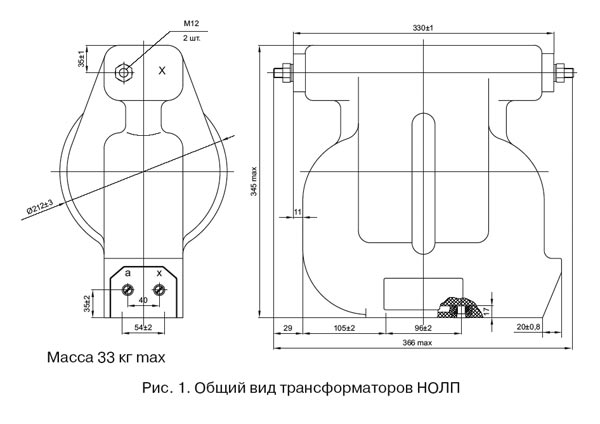

Незаземляемые трансформаторы напряжения НОЛП-6 со встроенными защитными предохранительными устройствами

Варианты обозначения:
трансформатор НОЛП6
