Изолятор ПН-35/1600-750

Изолятор ПН-35/1600-750 УХЛ1 предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение 35 кВ частоты до 100 Гц, для работы в атмосфере типов I или II по ГОСТ 15150-69, атакже для закрытых токопроводов.

Изолятор ПН-35/1600-750

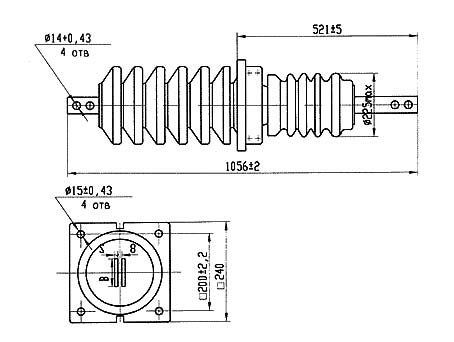

Габаритные размеры:

Наименование изолятора
L, мм
L1, мм
B, мм
S, мм
S1, мм
Изолятор ПН-35/1600-750 У1
-
-
60
8
-

Технические характеристики:

Наименование параметра
Показатель
Номинальное напряжение, кВ
35
Номинальный ток, А
1600
Минимальная разрушающая сила на изгиб, кН
7,5
Длина пути утечки, см
70
Масса, кг.
43

В настоящее время изолятор ПН-35/1600-750 УХЛ1 не изготавливается и подлежит замене на современный аналог.

Варианты обозначения:
Изолятор ПН-35/1600-750 У1, ПН-35/1600-750У1, ПН35/1600-750 УХЛ1, ПН35/1600-750У1
