Изолятор ПН-10/2000-1250
Изолятор ПН-10/2000-1250 УХЛ1 предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение 10 кВ частоты до 100 Гц, для работы в атмосфере типов I или II по ГОСТ 15150-69, атакже для закрытых токопроводов.

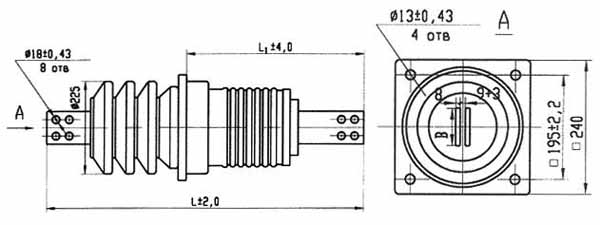

Габаритные размеры:
Наименование изолятора |
L, мм
|
L1, мм |
B, мм |
S, мм |
S1, мм |
Изолятор ПН-10/2000-1250 У1 | 665 |
370 |
100 |
- |
- |
Технические характеристики:
Наименование параметра |
Показатель |
Номинальное напряжение, кВ | 10 |
Номинальный ток, А | 2000 |
Минимальная разрушающая сила на изгиб, кН | 12,5 |
Длина пути утечки, см | 30 |
Масса, кг. | 18,0 |
В настоящее время изолятор ПН-10/2000-1250 УХЛ1 не изготавливается и подлежит замене на современный аналог.
Варианты обозначения:
Изолятор ПН-10/2000-1250 У1, ПН-10/2000-1250У1, ПН10/2000-1250 У1, ПН10/2000-1250У1
