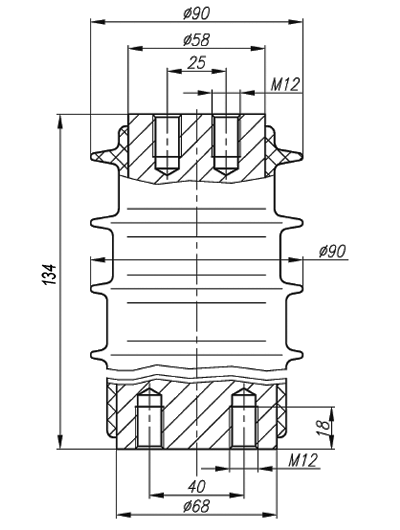

Изолятор ОСК-20-10 УХЛ2
Полимерный опорный изолятор ОСК 20-10 УХЛ2 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций напряжением 10 кВ внутри помещения.
Изолятор изготавливается в соответствии с требованиями ТУ 3494-014-54276425-2005.
Преимущества изолятора ОСК 20-10 УХЛ2:
- срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
- высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
- трекинго-эрозинная стойкость;
- высокие гидрофобные свойства; лёгкий вес;
- более стоек к актам вандализма;
- изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
- цельнолитая защитная оболочка;
- энергосбережение за счет снижения токов утечки по поверхности загрязненных изоляторов в десятки раз.
Заменяемый фарфоровый аналог: изолятор ИОР-10-20 УХЛ2.
Технические характеристики:
Наименование параметра | Значение |
Номинальное рабочее напряжение, кВ | 10 |
Наибольшее рабочее напряжение, кВ | 12 |
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее | 42 |
Выдерживаемое напряжение грозовых импульсов, кВ, не менее | 75 |
Механическая разрушающая сила на изгиб, кH, не менее | 20 |
Длина пути утечки, мм, не менее | 180 |
Вес, кг, не более | 2,5 |
Варианты обозначения:
Изолятор ОСК-20-10 УХЛ2, ОСК20-10 УХЛ2
