Изолятор ОСК-12,5-110-А-4 УХЛ1
Изолятор ОСК-12,5-110-А-4 УХЛ1 (опорный, стержневой, кремнийорганический), предназначен для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах (РУ) электрических станций и подстанций переменного тока напряжением 110 кВ частотой 50 Гц.
Изолятор изготавливается в соответствии с впервые введенным в 2003 году ГОСТ Р 52082-2003 "Изоляторы полимерные опорные наружной установки на напряжение 6--220кВ. Общие технические условия" и ТУ 3494-004-59116459-05 "Изоляторы полимерные опорные типа ОСК" разработанными и выпущенными ОАО"ФСК ЕЭС" с регистрацией в Госстандарте.
Преимущества изолятора ОСК-12,5-110-А-4 УХЛ1:
- Срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
- высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
- трекинго-эрозинная стойкость;
- высокие гидрофобные свойства; лёгкий вес;
- более стоек к актам вандализма;
- устойчив к ошибкам персонала при монтаже и эксплуатации.
Цена изоляторов серии ОСК из кремнийорганической резины уже сейчас сопоставима с ценой заменяемых фарфоровых аналогов, при значительно более высоких эксплуатационных характеристиках.
Условное обозначение опорного изолятора по ГОСТ 52082-03:
"О" - опорный.
"С" - стержневой.
"К" - защитная оболочка кремнийорганическая.
"12,5" - минимальное разрушающее усилие на изгиб, в кН.
"110" - номинальное напряжение, в кВ.
"А" - индекс модификации, исполнение фланцев.
"4" - степень загрязнения по ГОСТ 9920.
"УХЛ1" - климатическое исполнение по ГОСТ 15150.
В комплект поставки изолятора входит:
- изолятор в упаковке по ГОСТ Р 52082-03;
- паспорт на каждый изолятор;
- руководство по эксплуатации;
-сертификат соответствия и свидетельство о приемке на партию изоляторов поставляемых в один адрес.
Заменяемый фарфоровый аналог - ИОС-110-1250 УХЛ1, ИОС-110-1250-М УХЛ1
Технические характеристики:
ПОКАЗАТЕЛЬ |
ОСК-12,5-110-А-4 УХЛ1 |
Номинальное напряжение, кВ | 110 |
Наибольшее рабочее напряжение, кВ | 126 |
Испытательное напряжение полного грозового импульса, не менее, кВ | 450 |
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ |
110 |
При удельной поверхностной проводимости слоя загрязнения, мкСм | 10 |
Мининимальная разрушающая сила на изгиб, кН, не менее | 12,5 |
Минимальный разрушающий крутящий момент, не менее, кНхм | 1 |

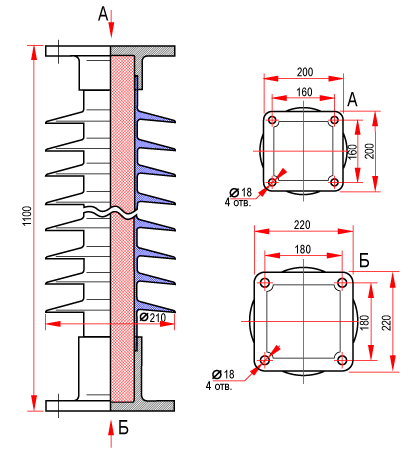

Строительная высота H, мм | 1100 |
Длина пути утечки не менее, см | 280 |
Установочный размер верхнего фланца, мм | 160х160 4отв. D18 |
Установочный размер нижнего фланца, мм | 180х180 4отв. D18 |
Масса, не более, кг | 28 |
Варианты обозначения:
Изолятор OCK-12,5-110-A-4 УХЛ1, ОСК12,5-110-А-4 УХЛ1, ОСК-12,5-110А-4 УХЛ1, ОСК-12,5-110-А-4 УХЛ 1, ОСК-12,5-110-А4 УХЛ1
