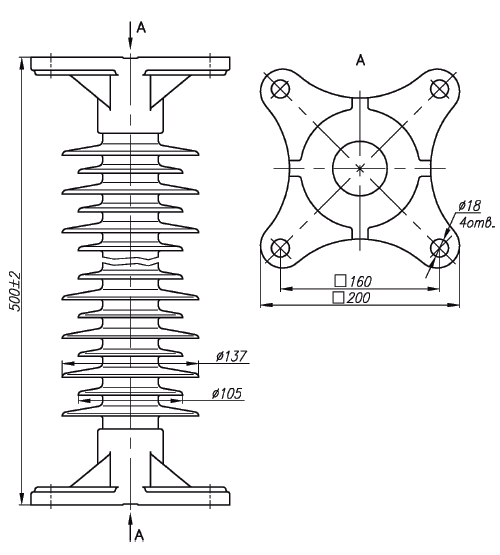

Изолятор ОСК-10-35-3 УХЛ1
Полимерный опорный изолятор ОСК 10-35-3 УХЛ1 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций напряжением 35 кВ.
Изолятор изготавливается в соответствии с требованиями ТУ 3494-011-54276425-2004.
Преимущества изолятора ОСК 10-35-3 УХЛ1:
- срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
- высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
- трекинго-эрозинная стойкость;
- высокие гидрофобные свойства, лёгкий вес;
- более стоек к актам вандализма;
- изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
- цельнолитая защитная оболочка;
- энергосбережение за счет снижения токов утечки по поверхности загрязненных изоляторов в десятки раз.
Изолятор ОСК-10-35-3 УХЛ1 рассчитан на эксплуатацию в условиях III степени загрязнения согласно ГОСТ 9920.
Заменяемый фарфоровый аналог: изолятор ИОС-35-1000 УХЛ1.
Технические характеристики:
Наименование параметра | ОСК-10-35-3 УХЛ1 |
Номинальное рабочее напряжение, кВ | 35 |
Наибольшее рабочее напряжение, кВ | 40,5 |
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее | 95 |
Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее | 80 |
50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее | 42 |
Выдерживаемое напряжение грозовых импульсов, кВ, не менее | 190 |
Механическая разрушающая сила на изгиб, кH, не менее | 10 |
Механический разрушающий крутящий момент, Нм, не менее | 640 |
Длина пути утечки, мм, не менее | 1320 |
Степень загрязнения изолятора по ГОСТ 9920 (СЗ), не более | III |
Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более | VI |
Вес, кг, не более | 16,0 |
Варианты обозначения:
Изолятор ОСК10-35-3УХЛ1, OCK-10-35-3 УХЛ1
