Изолятор ОСК-10-110-А-2 УХЛ1

Полимерный опорный изолятор ОСК 10-110-А-2 УХЛ1 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин и проводов распределительных устройств электрических станций и подстанций напряжением 110 кВ.

Изолятор изготавливается в соответствии с требованиями ТУ 3494-016-54276425-2007.

Преимущества изолятора ОСК 10-110-А-2 УХЛ1:

  • срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
  • высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
  • трекинго-эрозинная стойкость;
  • высокие гидрофобные свойства, лёгкий вес;
  • более стоек к актам вандализма;
  • изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
  • цельнолитая защитная оболочка;
  • энергосбережение за счет снижения токов утечки по поверхности загрязненных изоляторов в десятки раз.

Изолятор ОСК-10-110-А-2 УХЛ1 рассчитан на эксплуатацию в условиях II степени загрязнения согласно ГОСТ 9920.

Заменяемые фарфоровые аналоги: нет.

Изолятор ОСК-10-110-А-2 УХЛ1

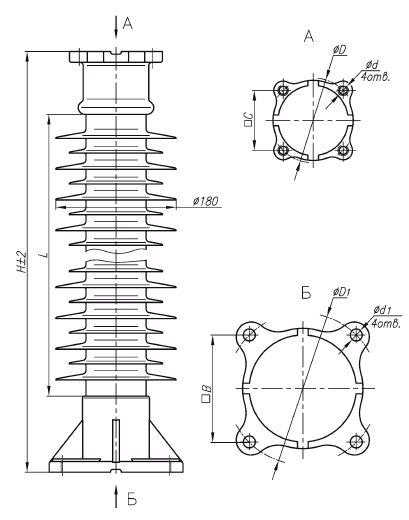

Габаритные размеры:

Обозначение исполнения изолятора Габаритные размеры
Н, мм С, мм D, мм d, мм B, мм D1, мм d1, мм
ОСК-10-110-А-2 УХЛ1 1020   Ø127 М16   Ø127 М16

Технические характеристики:

Наименование параметра Значение
Номинальное рабочее напряжение, кВ 110
Наибольшее рабочее напряжение, кВ 126
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее 230
Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее 230
50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее 110
Выдерживаемое напряжение грозовых импульсов, кВ, не менее 480
Механическая разрушающая сила на изгиб, кH, не менее 10
Механический разрушающий крутящий момент, кНм, не менее 4
Длина пути утечки, мм, не менее 3010
Степень загрязнения изолятора по ГОСТ 9920 (СЗ), не более II
Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более IV
Вес, кг, не более 26

Варианты обозначения:
Изолятор ОСК10-110-А-2УХЛ1, OCK-10-110-А-2 УХЛ1
