Изолятор ОФ-6-375 ов
Изолятор ОФ-6-375ов У3 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций

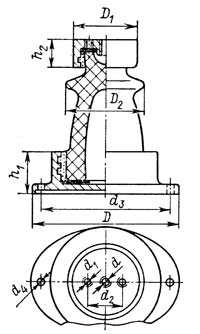

Габаритные размеры:
Тип изолятора |
H, мм |
h1, мм |
h2, мм |
D, мм |
D1, мм
|
D2, мм | d, мм |
d1, мм |
d3, мм |
d4, мм |
Изолятор ОФ-6-375ов У 3 | 165 |
- |
- |
160 |
- |
86 |
М16 |
- |
135 |
12 |
Технические характеристики:
Наименование параметра |
Показатель |
Номинальное напряжение, кВ | 6 |
Минимальная разрушающая сила на изгиб, кН | 3,75 |
Масса, кг. | 2,5 |
В настоящее время изолятор ОФ-6-375ов У3 не изготавливается и подлежит замене на современный аналог (частичная замена).
Варианты обозначения:
Изолятор ОФ-6-375 ов. У3, ОФ6-375 ов. У3, ОФ-6-3,75 ов. У3, ОФ-6-3,75ов У3, ОФ-6-375овУ3
