Изолятор ОФР-20-750
Изолятор ОФР-20-750 У3 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций

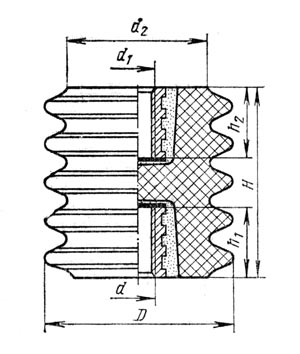

Габаритные размеры:
Тип изолятора |
H, мм |
A, мм |
h1, мм |
h2, мм |
D, мм
|
d, мм |
d1, мм |
d2, мм |
d3, мм |
Изолятор ОФР-20-750 У 3 | 160 |
- |
55 |
55 |
160 |
М24 |
М24 |
120 |
- |
Технические характеристики:
Наименование параметра |
Показатель |
Номинальное напряжение, кВ | 20 |
Испытательное напряжение грозового импульса, кВ | 125 |
Минимальная разрушающая сила на изгиб, кН | 7,5 |
Масса, кг. | 5,7 |
В настоящее время изолятор ОФР-20-750 У3 не изготавливается и подлежит замене на современный аналог.
Варианты обозначения:
Изолятор ОФР-20-750 У3, ОФР20-750 У3, ОФР-20-750У3, ОФР-20/750 У3
