Изолятор ИОСК 6-150-1500-2 УХЛ1
Полимерный опорный изолятор ИОСК 6-150-1500-1 УХЛ1, ИОСК 6-150-1500-2 УХЛ1 и ИОСК 6-150-1500-3 УХЛ1 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций номинальным напряжением 150 кВ.
Опорные полимерные изоляторы ИОСК-6-150-1500 УХЛ1 изготавливаются в трех вариантах исполнения в зависимости от длины пути утечки внешней изоляции и рассчитаны для эксплуатации в районах с I, II и III степенью загрязнения атмосферы согласно ГОСТ 9920. Также, возможно применение данных типов изоляторов в распределительных устройствах номинальным напряжением 110 кВ в районах с очень сильной (IV) степенью загрязнения атмосферы согласно ГОСТ 9920.
Изолятор изготавливается в соответствии с требованиями национальных стандартов Украины СОУ МПЕ 40.1.51.302:2006 и ТУ У 31.6-31279430-007:2005.
Преимущества изолятора ИОСК 6-150-1500 УХЛ1:
- срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
- высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
- трекинго-эрозинная стойкость;
- высокие гидрофобные свойства; лёгкий вес;
- более стоек к актам вандализма;
- изолятор устойчив к ошибкам персонала при монтаже и эксплуатации.
Заменяемый фарфоровый аналог: колонка изоляторов ИОС-110-400 УХЛ1 + ИОС-35-1000 УХЛ1.
Технические характеристики:
Наименование характеристик | Норма для изоляторов | ||
ИОСК 6-150-1500-1 | ИОСК 6-150-1500-2 | ИОСК 6-150-1500-3 |
|
Номинальное напряжение, кВ | 150 |
||
Разрушающая механическая сила на изгиб, кН не менее | 6 |
||
Длина пути утечки, мм | 2900 |
3900 |
4250 |
Выдерживаемое напряжение промышленной частоты под дождем в течение 1 минуты, кВ не менее | 300 |
||
Выдерживаемое напряжение грозового импульса, «1,2/50», кВ не менее | 650 |
||
50% разрядное напряжение промышленной частоты в увлажненном и загрязненном состоянии при удельной поверхностной проводимости слоя загрязнения 10+/-1,0 мкСм, кВ не менее | 150 |
||
Прогиб изолятора при приложении Ризг.=1,5 кН, мм не более | 20 |
||
Масса изолятора, кг | 39,5 | 42,5 |
43,5 |

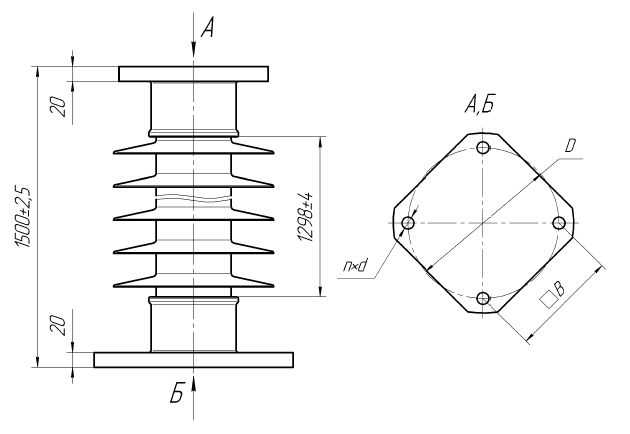

В - верхний фланец, мм | 120х120
4хМ12 |
120х120 4хМ12 |
120х120 4хМ12 |
Н - нижний фланец, мм | 160х160 4xØ18 |
160х160 4xØ18 |
160х160 4xØ18 |
Примечание. Присоединительные размеры фланцев могут быть выбраны из ряда: - 120х120 - 4хМ12; - 120х120 - 4хØ13; - Ø127 - 4хМ16; - Ø140 - 4хМ12; - 160х160 - 4xМ16; - 160х160 - 4xØ18; - Ø178 - 4xØ18; - 180х180 - 4хØ18; - Ø200 - 4xØ18; - Ø254 - 8xØ18; - или изменены по согласованию с заказчиком. |
