Изолятор ИОСК 20-10-134 УХЛ2

Полимерный опорный изолятор ИОСК 20-10-134 УХЛ2 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций номинальным напряжением 10 кВ.
Изолятор изготавливается в соответствии с требованиями национальных стандартов Украины и ТУУ 31.6-31279430-003-2004 .

Преимущества изолятора ИОСК 20-10-134 УХЛ2:

  • срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
  • высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
  • трекинго-эрозинная стойкость;
  • высокие гидрофобные свойства; лёгкий вес;
  • более стоек к актам вандализма;
  • изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
  • цельнолитая защитная оболочка.

Присоединительные размеры оконцевателей могут быть выбраны из ряда: D=40-2хМ10, М16, резьбовая шпилька L38-М12, или изменены по согласованию с заказчиком.

Заменяемый фарфоровый аналог: ИО-10-20.00 У3, ИОР-10-20 УХЛ2.

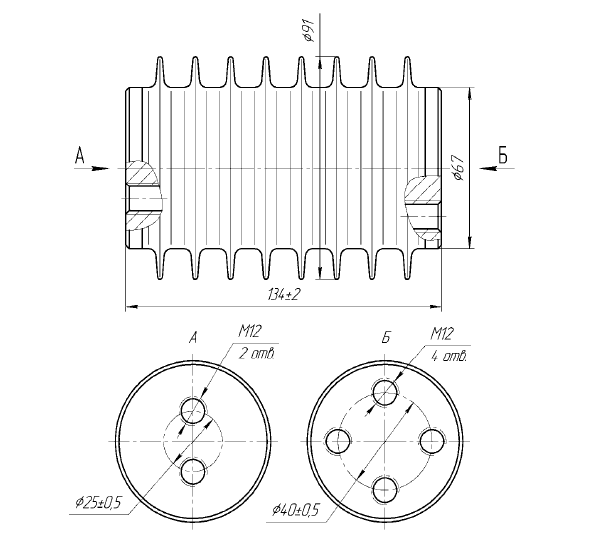

Изолятор ИОСК 20-10-134 УХЛ2

Технические характеристики:

Наименование характеристик

Норма
для изоляторов

Обозначение конструкторского документа

ИЦ-53

Номинальное напряжение, кВ

10

Разрушающая механическая сила на изгиб, кН не менее

20

Длина пути утечки, мм

280

Выдерживаемое напряжение промышленной частоты
в течение 1 минуты, кВ не менее:
- в сухом состоянии
- под дождем



42
28

Выдерживаемое напряжение грозового импульса, «1,2/50», кВ не менее

75

Масса изолятор, кг

2,1

Варианты обозначения:
Изолятор ИОСК-20-10-134 УХЛ2, ИОСК20-10-134 УХЛ2, ИОСК20-10-134УХЛ2
